ALUTEK

Famille Aluminium - Boîtiers électroniques - Métal

Description

Série de coffrets moulé sous pression en aluminium prévus pour obtenir un excellent blindage contre les interférences électromagnétiques. Les modèles référencés «X» ont guides internes pour PCB. Les modèles à partir de «AL16X» jusqu’à «AL25X» ont des pattes de fixation externes pour un montage rapide et facile. Les modèles référencés «-SK» sont fournis avec jeu de joint IP66 (non livrable pour «AL1» et «AL2»). Sur demande, il est possible d’avoir ces coffrets avec revêtement en Nylon et vernis émaillé. Montage par quatre ou six vis en acier inox.

Détails

Produits

Modèle L (mm) W (mm) H (mm) Couleur (Ral) Matériel MAX PCB L (mm) MAX PCB W (mm) Vis Batterie Accessoires Dessins Plus
AL-1.0 60 55 30  -
LM 24 55,8 20 4 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 55,8
  • MAX PCB W (mm): 20
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

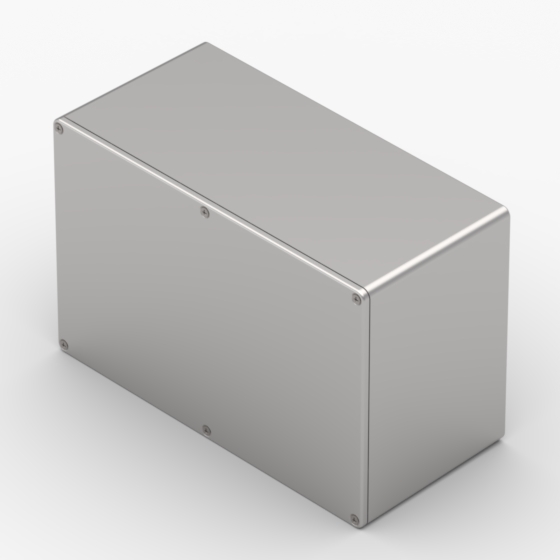

AL-10.0 222,3 146 105  -
LM 24 218,3 142 6 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 218,3
  • MAX PCB W (mm): 142
  • Vis: 6
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

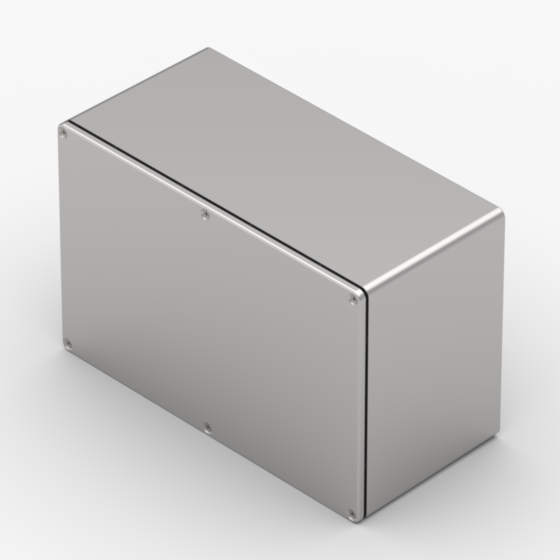

AL-10SK.0 222,3 146 105  -
LM 24 218,3 142 6 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 218,3
  • MAX PCB W (mm): 142
  • Vis: 6
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

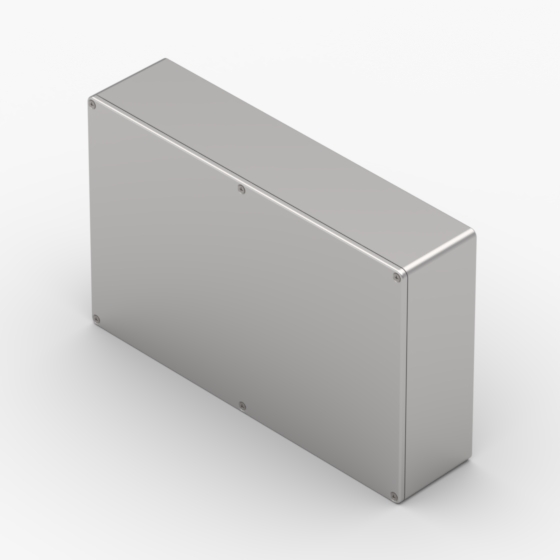

AL-11X.0 275 175 65  -
LM 24 270,5 55,5 6 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 270,5
  • MAX PCB W (mm): 55,5
  • Vis: 6
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

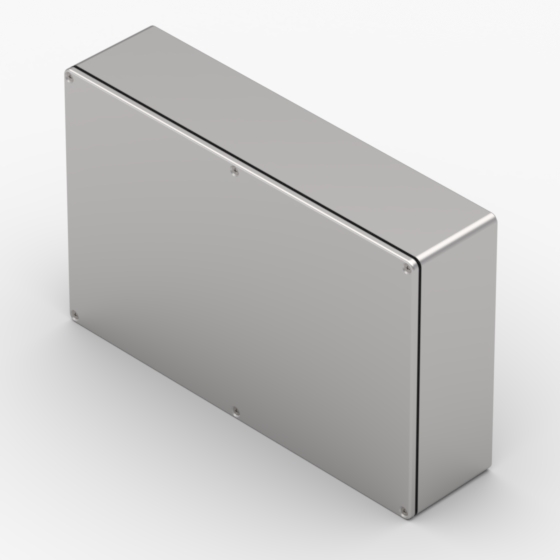

AL-11XSK.0 275 175 65  -
LM 24 270,5 55,5 6 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 270,5
  • MAX PCB W (mm): 55,5
  • Vis: 6
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

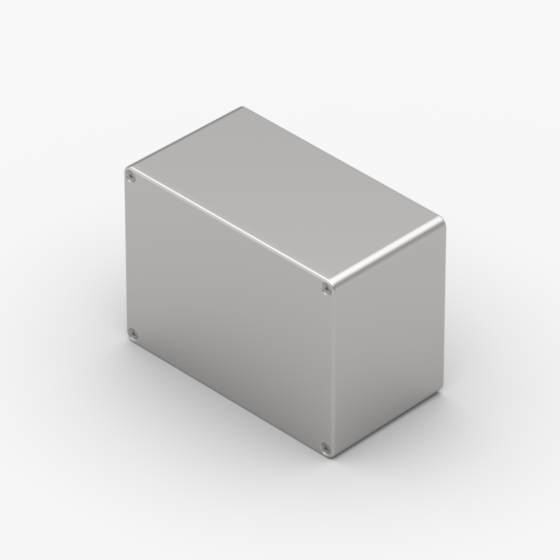

AL-12X.0 139,7 101,6 76  -
LM 24 135,2 66,5 4 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 135,2
  • MAX PCB W (mm): 66,5
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

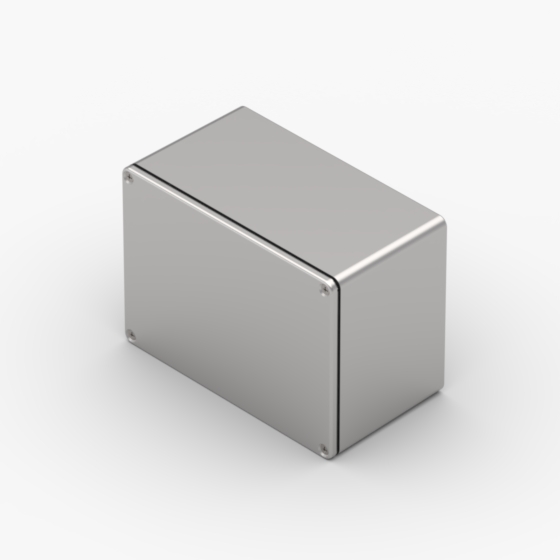

AL-12XSK.0 139,7 101,6 76  -
LM 24 135,2 66,5 4 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 135,2
  • MAX PCB W (mm): 66,5
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

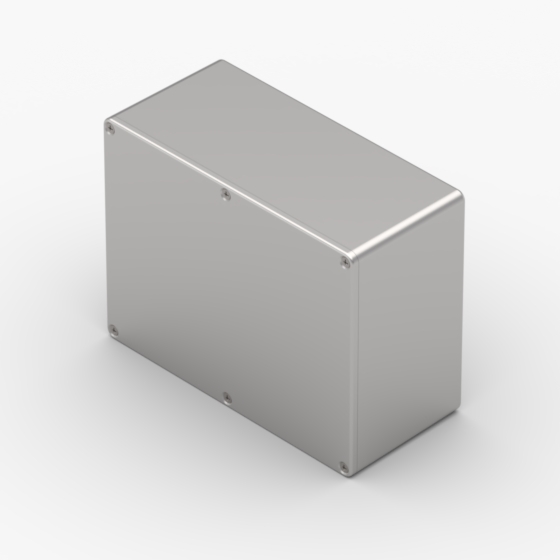

AL-13X.0 165 127 76  -
LM 24 161,5 66,5 6 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 161,5
  • MAX PCB W (mm): 66,5
  • Vis: 6
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

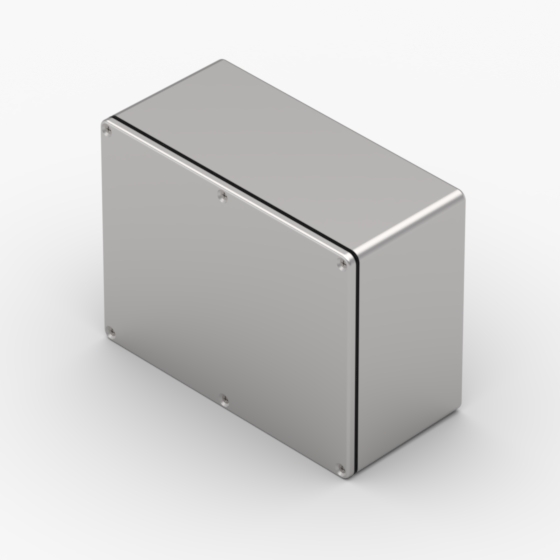

AL-13XSK.0 165 127 76  -
LM 24 161,5 66,5 6 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 161,5
  • MAX PCB W (mm): 66,5
  • Vis: 6
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

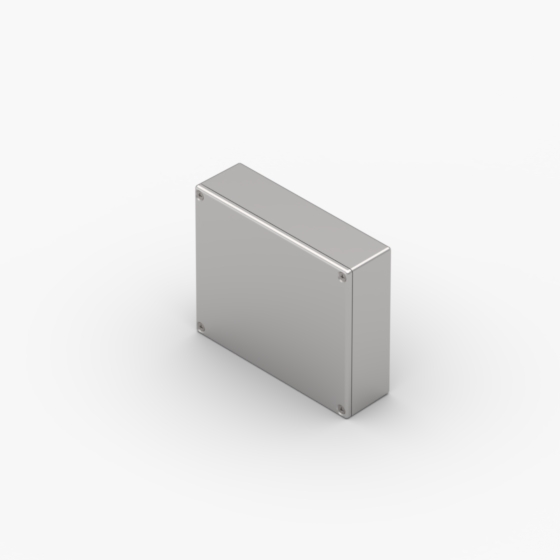

AL-14X.0 120 100 35  -
LM 24 116,5 25,5 4 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 116,5
  • MAX PCB W (mm): 25,5
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

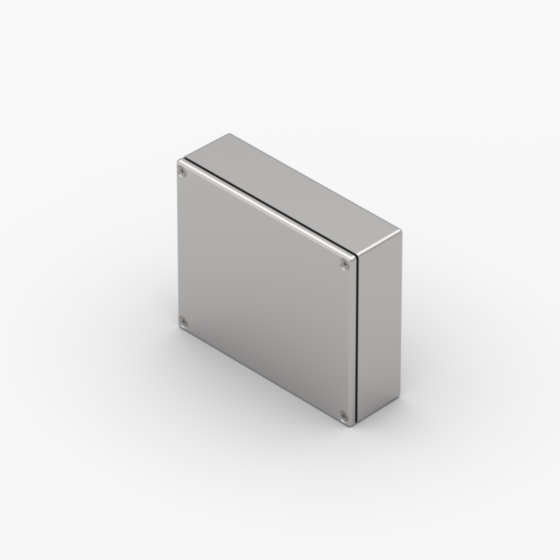

AL-14XSK.0 120 100 35  -
LM 24 116,5 25,5 4 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 116,5
  • MAX PCB W (mm): 25,5
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

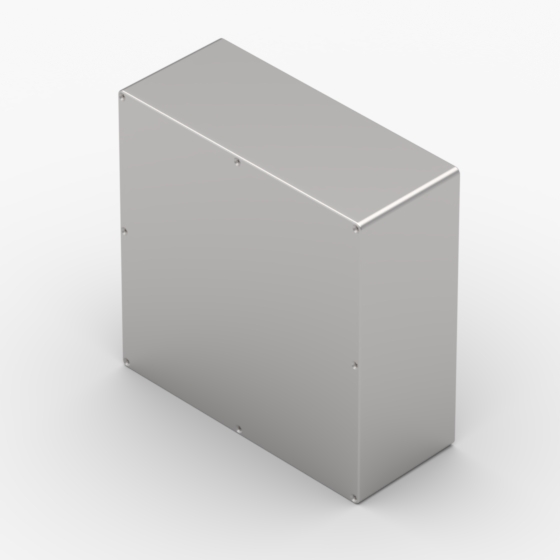

AL-15X.0 250 250 100  -
LM 24 246 246 8 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 246
  • MAX PCB W (mm): 246
  • Vis: 8
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG
AL-15XSK.0 250 250 100  -
LM 24 246 246 8 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 246
  • MAX PCB W (mm): 246
  • Vis: 8
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

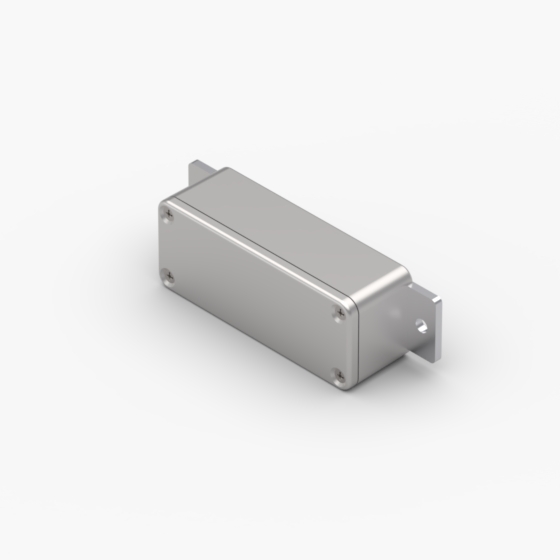

AL-16X.0 114 35,1 29,5  -
LM 24 31,3 20 4 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 31,3
  • MAX PCB W (mm): 20
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

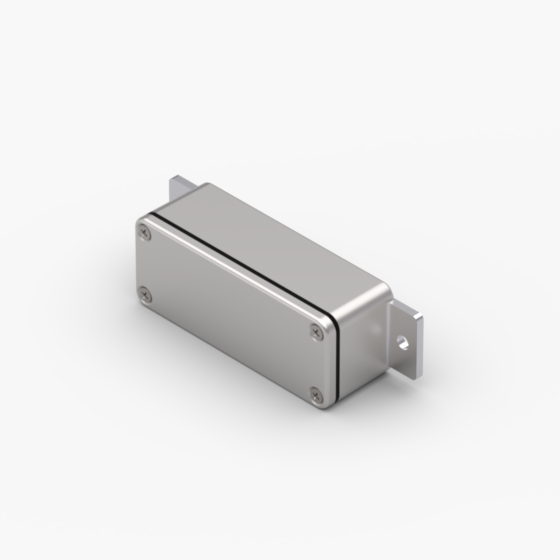

AL-16XSK.0 114 35,1 29,5  -
LM 24 31,3 20 4 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 31,3
  • MAX PCB W (mm): 20
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

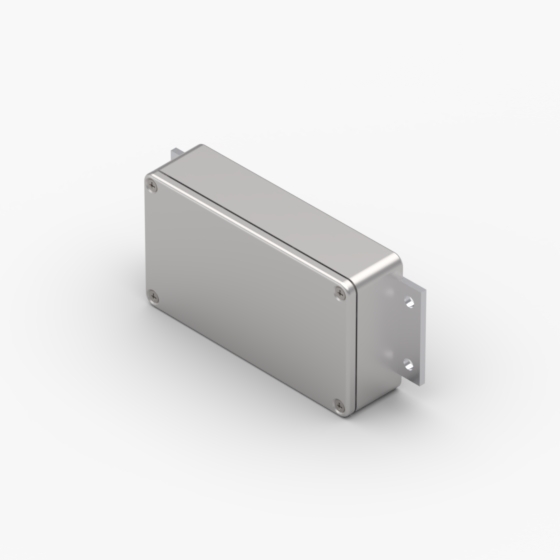

AL-17X.0 139,7 63,6 29,5  -
LM 24 110,8 20,1 4 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 110,8
  • MAX PCB W (mm): 20,1
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

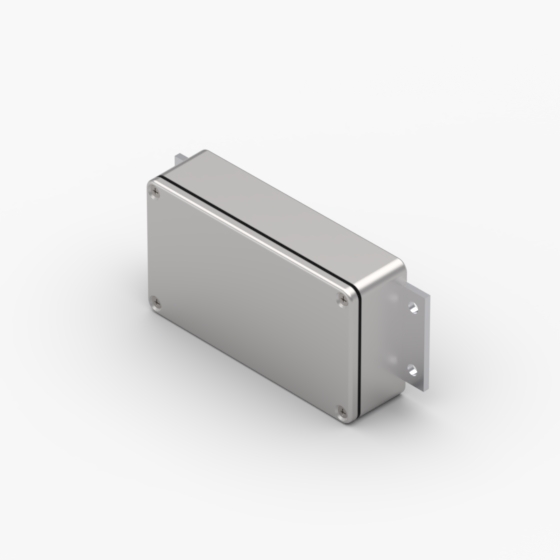

AL-17XSK.0 139,7 63,6 29,5  -
LM 24 110,8 20,1 4 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 110,8
  • MAX PCB W (mm): 20,1
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG
AL-18X.0 139,7 63,7 54,9  -
LM 24 110,8 45,6 4 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 110,8
  • MAX PCB W (mm): 45,6
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

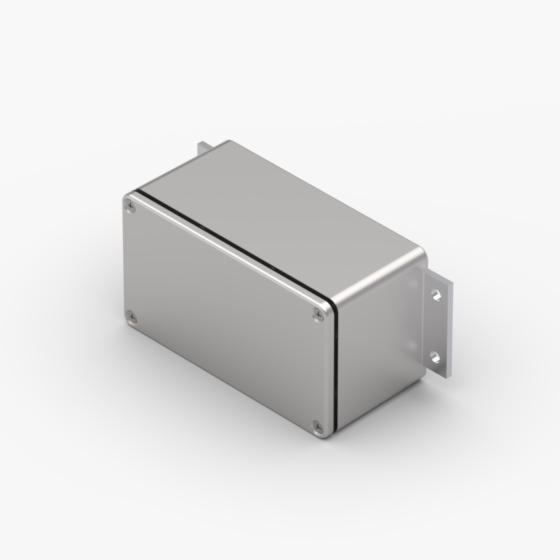

AL-18XSK.0 139,7 63,7 54,9  -
LM 24 110,8 45,6 4 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 110,8
  • MAX PCB W (mm): 45,6
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

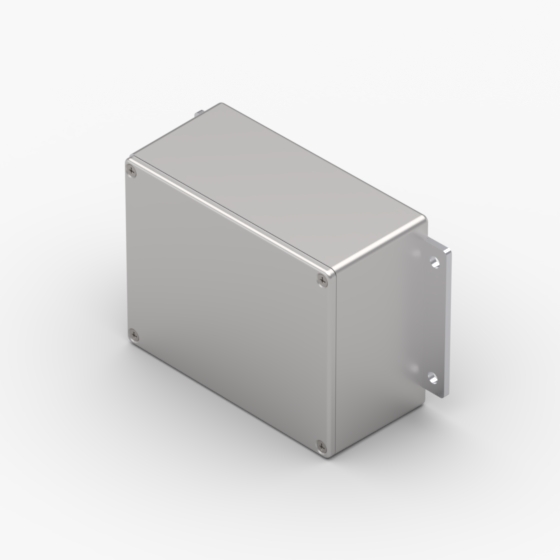

AL-19X.0 139,7 89,1 54,9  -
LM 24 110,5 46,3 4 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 110,5
  • MAX PCB W (mm): 46,3
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

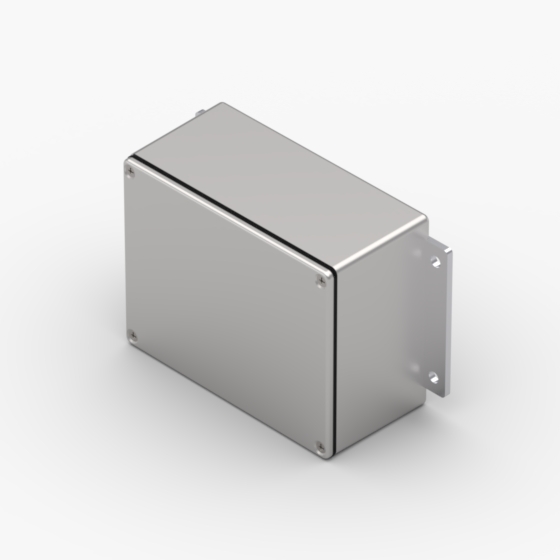

AL-19XSK.0 139,7 89,1 54,9  -
LM 24 110,5 46,3 4 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 110,5
  • MAX PCB W (mm): 46,3
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

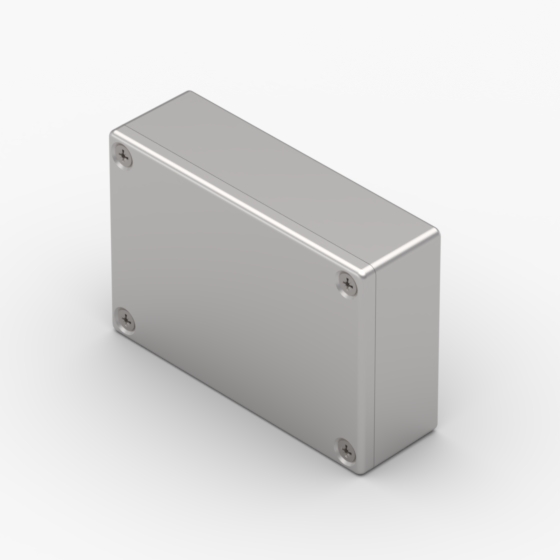

AL-2.0 80 55 25  -
LM 24 75,8 15 4 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 75,8
  • MAX PCB W (mm): 15
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

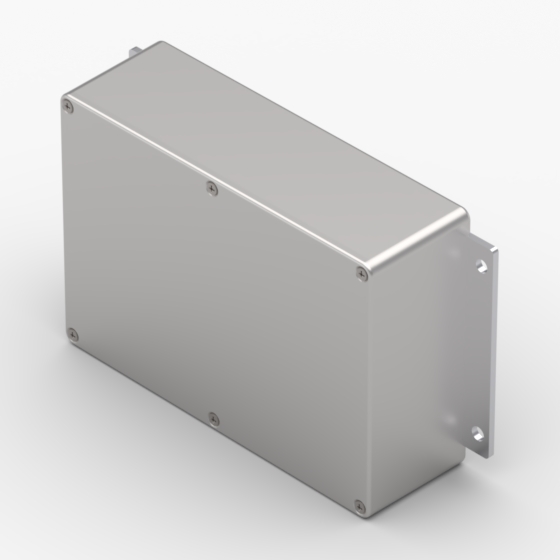

AL-20X.0 202 120,8 54,9  -
LM 24 168 45,6 6 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 168
  • MAX PCB W (mm): 45,6
  • Vis: 6
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

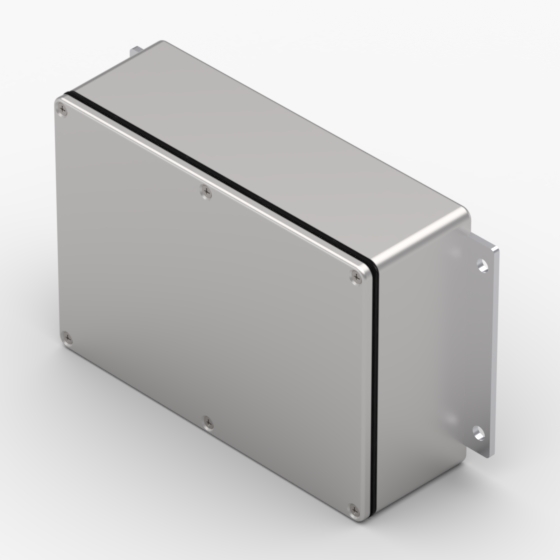

AL-20XSK.0 202 120,8 54,9  -
LM 24 168 45,6 6 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 168
  • MAX PCB W (mm): 45,6
  • Vis: 6
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG
AL-21X.0 202 120,8 105,7  -
LM 24 168 96,6 6 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 168
  • MAX PCB W (mm): 96,6
  • Vis: 6
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG
AL-21XSK.0 202 120,8 105,7  -
LM 24 168 96,6 6 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 168
  • MAX PCB W (mm): 96,6
  • Vis: 6
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

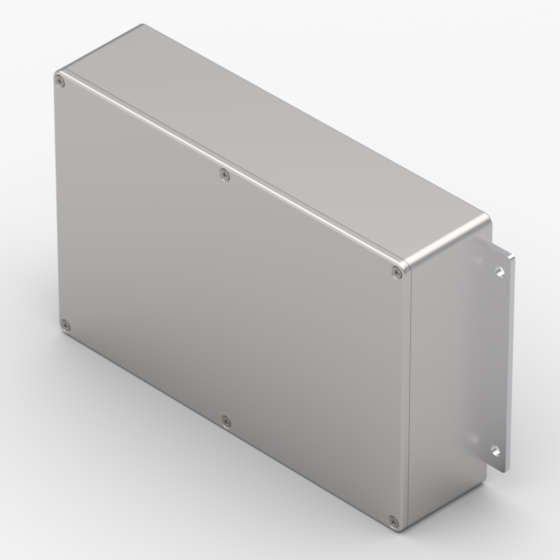

AL-22X.0 252 146 54,9  -
LM 24 217,8 45,6 6 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 217,8
  • MAX PCB W (mm): 45,6
  • Vis: 6
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

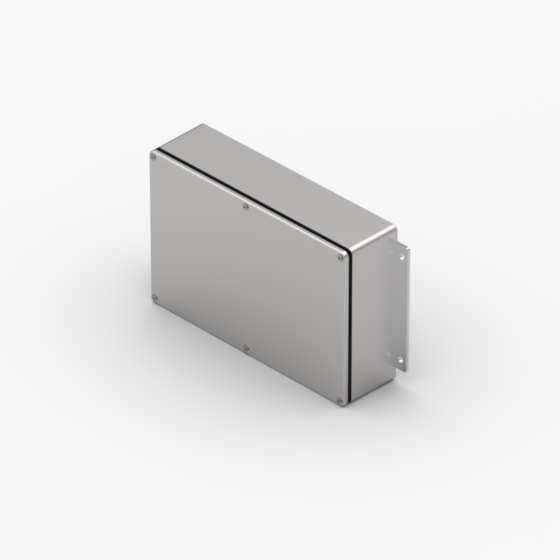

AL-22XSK.0 252 146 54,9  -
LM 24 217,8 45,6 6 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 217,8
  • MAX PCB W (mm): 45,6
  • Vis: 6
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

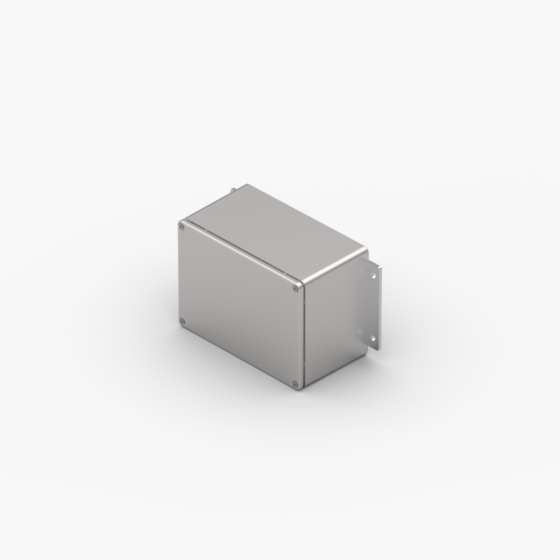

AL-23X.0 170 101,6 76  -
LM 24 135,2 66,5 4 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 135,2
  • MAX PCB W (mm): 66,5
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

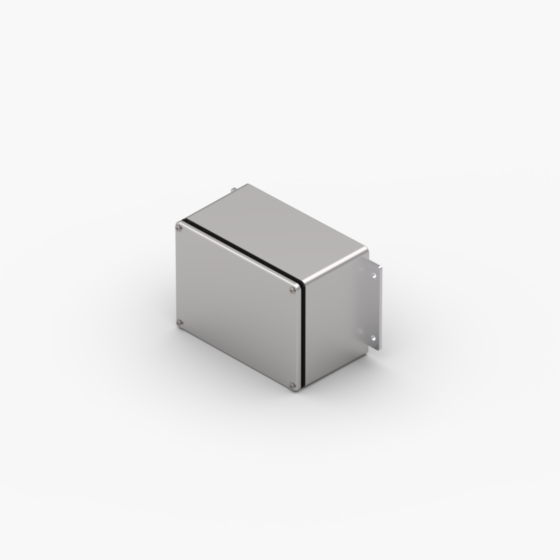

AL-23XSK.0 170 101,6 76  -
LM 24 135,2 66,5 4 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 135,2
  • MAX PCB W (mm): 66,5
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG
AL-24X.0 195 126,9 76  -
LM 24 161,5 66,5 6 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 161,5
  • MAX PCB W (mm): 66,5
  • Vis: 6
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG
AL-24XSK.0 195 126,9 76  -
LM 24 161,5 66,5 6 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 161,5
  • MAX PCB W (mm): 66,5
  • Vis: 6
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG
AL-25X.0 150 100 35  -
LM 24 116,5 25,5 4 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 116,5
  • MAX PCB W (mm): 25,5
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

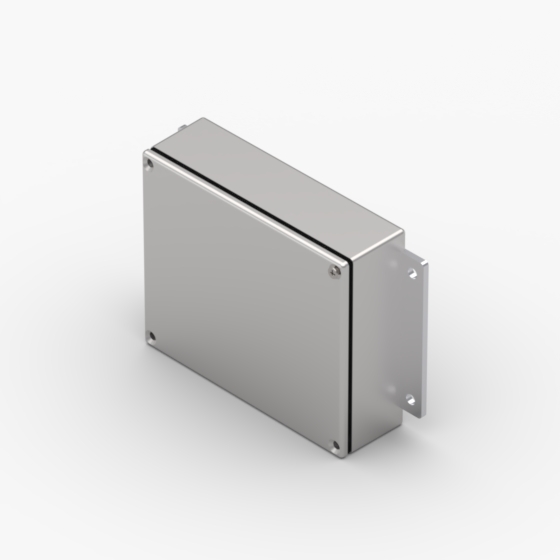

AL-25XSK.0 150 100 35  -
LM 24 116,5 25,5 4 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 116,5
  • MAX PCB W (mm): 25,5
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG
AL-3.0 88,9 34,9 29,5  -
LM 24 30,5 20 4 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 30,5
  • MAX PCB W (mm): 20
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG
AL-3SK.0 88,9 34,9 29,5  -
LM 24 30,5 20 4 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 30,5
  • MAX PCB W (mm): 20
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG
AL-4.0 114,3 63,5 29,5  -
LM 24 110,5 60 4 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 110,5
  • MAX PCB W (mm): 60
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

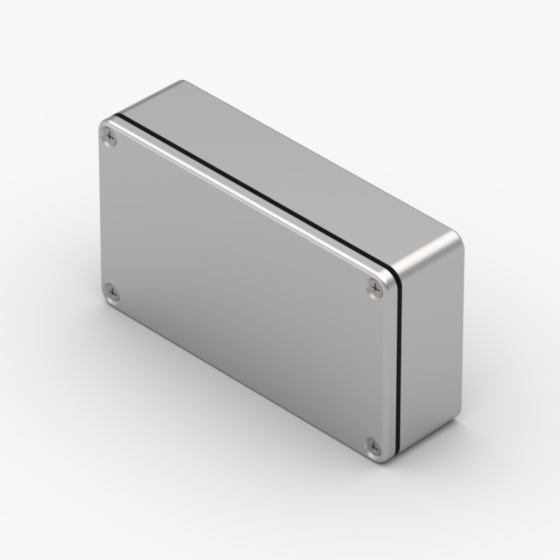

AL-4SK.0 114,3 63,5 29,5  -
LM 24 110,5 60 4 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 110,5
  • MAX PCB W (mm): 60
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

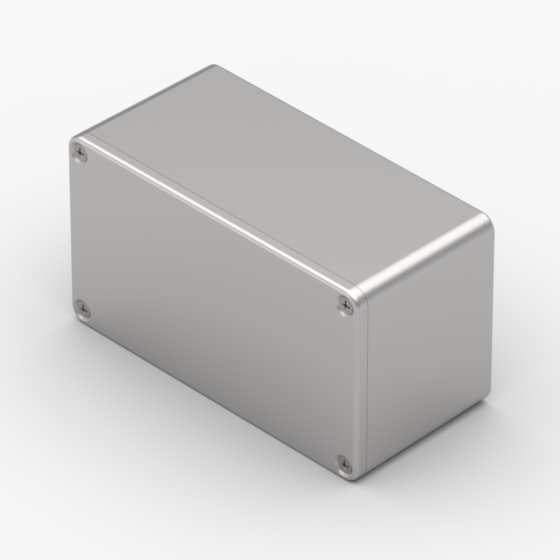

AL-5.0 114,3 63,5 54,9  -
LM 24 110,5 60 4 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 110,5
  • MAX PCB W (mm): 60
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

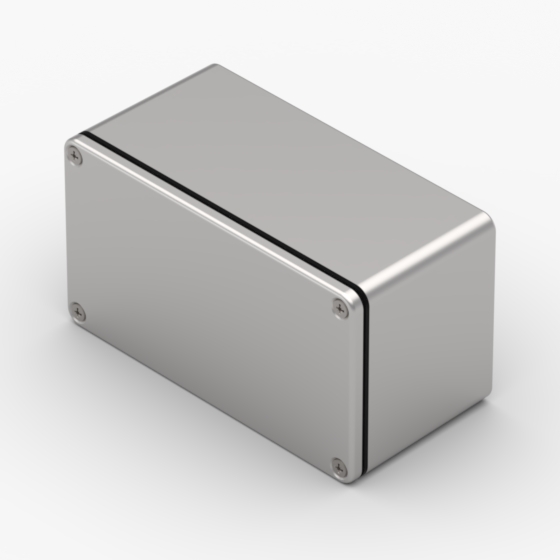

AL-5SK.0 114,3 63,5 54,9  -
LM 24 110,5 60 4 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 110,5
  • MAX PCB W (mm): 60
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

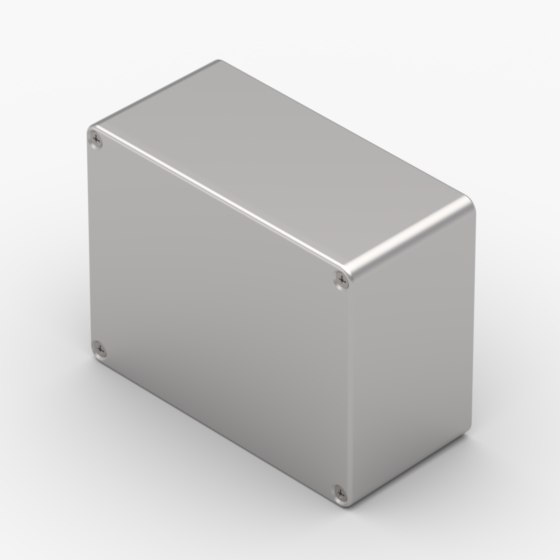

AL-6.0 114,3 88,9 54,9  -
LM 24 111 85,7 4 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 111
  • MAX PCB W (mm): 85,7
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

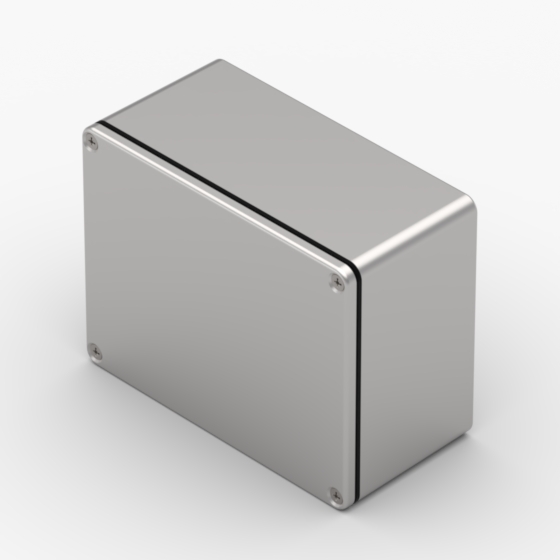

AL-6SK.0 114,3 88,9 54,9  -
LM 24 111 85,7 4 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 111
  • MAX PCB W (mm): 85,7
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG
AL-7.0 171,5 120,6 54,9  -
LM 24 167,5 116,5 6 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 167,5
  • MAX PCB W (mm): 116,5
  • Vis: 6
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG
AL-7SK.0 171,5 120,6 54,9  -
LM 24 167,5 116,5 6 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 167,5
  • MAX PCB W (mm): 116,5
  • Vis: 6
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG
AL-8.0 171,5 120,6 105,7  -
LM 24 167,5 116,5 6 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 167,5
  • MAX PCB W (mm): 116,5
  • Vis: 6
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

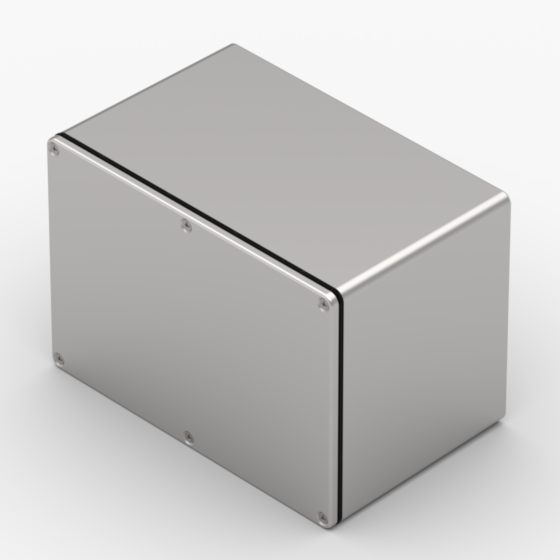

AL-8SK.0 171,5 120,6 105,7  -
LM 24 167,5 116,5 6 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 167,5
  • MAX PCB W (mm): 116,5
  • Vis: 6
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

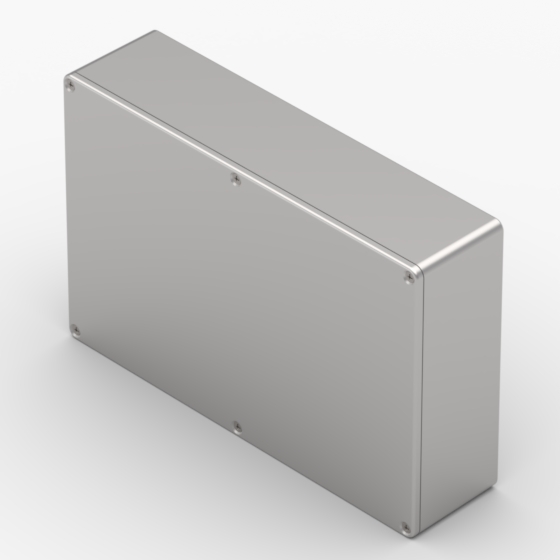

AL-9.0 222,3 146 55  -
LM 24 218,3 142 6 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 218,3
  • MAX PCB W (mm): 142
  • Vis: 6
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

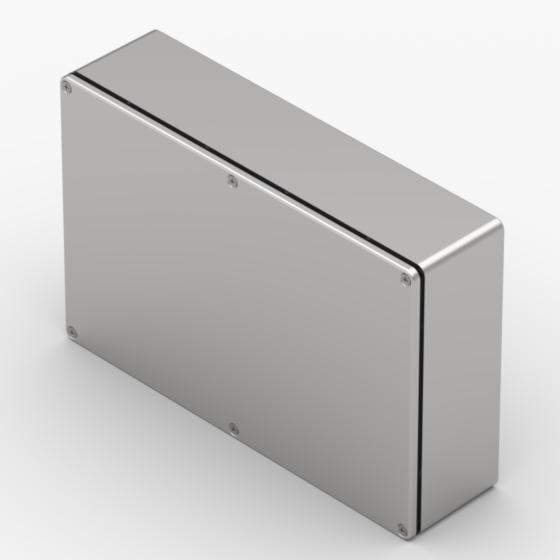

AL-9SK.0 222,3 146 55  -
LM 24 218,3 142 6 - PDF
DWG
Affiche
  • Couleur (Ral):  -
  • Matériel: LM 24
  • MAX PCB L (mm): 218,3
  • MAX PCB W (mm): 142
  • Vis: 6
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG
12 familles de produits , 146 séries . Vous ne pouvez pas trouver ce que vous cherchez? Nous contacter
