TEKAL 2

Famille Aluminium - Boîtiers électroniques - Métal

Description

Boîtier en aluminium extrudé avec une haute qualité du finissage extérieur. Deux couvercles en ABS, guides internes pour circuit imprimé et partie supérieure avec décrochement pour clavier à membrane. Les modèles référencés «-B» ont un logement pour deux piles à 1,5V (AA) ou une pile à 9V (PP3). Douze modèles à disposition avec dimensions différentes. Montage par quatre vis.

Détails

Produits

Modèle L (mm) W (mm) H (mm) Couleur (Ral) Matériel MAX PCB L (mm) MAX PCB W (mm) Vis Batterie Accessoires Dessins Plus

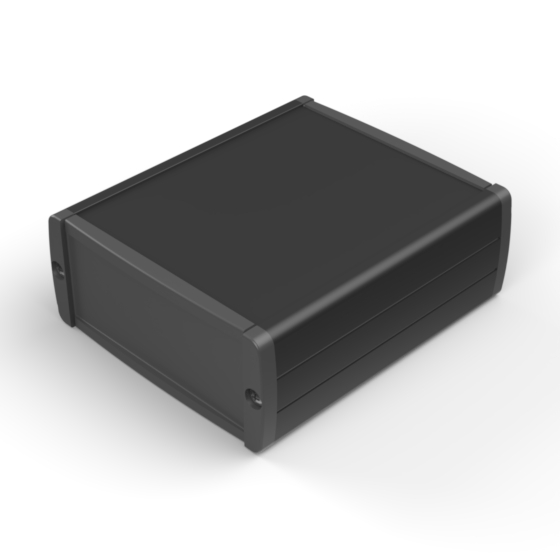

TEKAL-21.29 100 85,8 36,9 9004 7012
ALLOY 6060  -  1640 AS 90 80,5 4 - ALP-2
PDF
DWG
Affiche

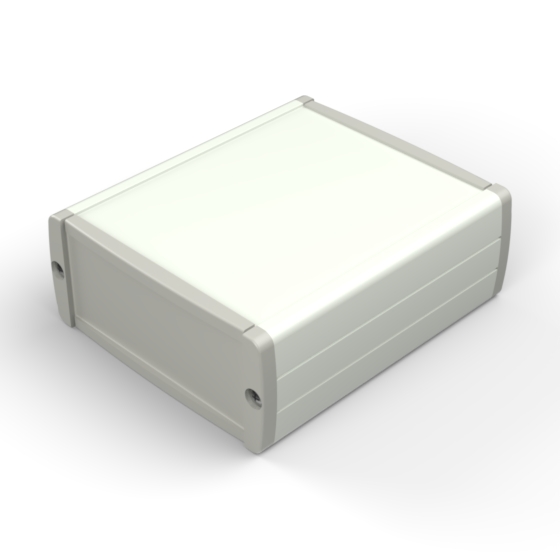

TEKAL-21.30 100 85,8 36,9 9002 9018
ALLOY 6060  -  1640 AS 90 80,5 4 - ALP-2
PDF
DWG
Affiche

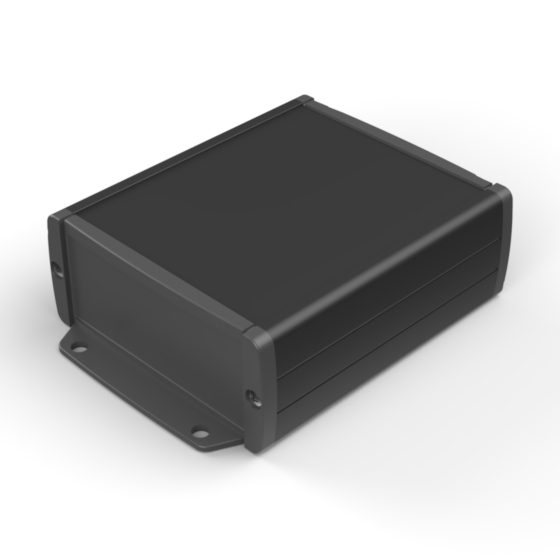

TEKAL-21/E.29 100 85,8 36,9 9004 7012
ALLOY 6060  -  1640 AS 90 80,5 4 - ALP-2
PDF
DWG
Affiche

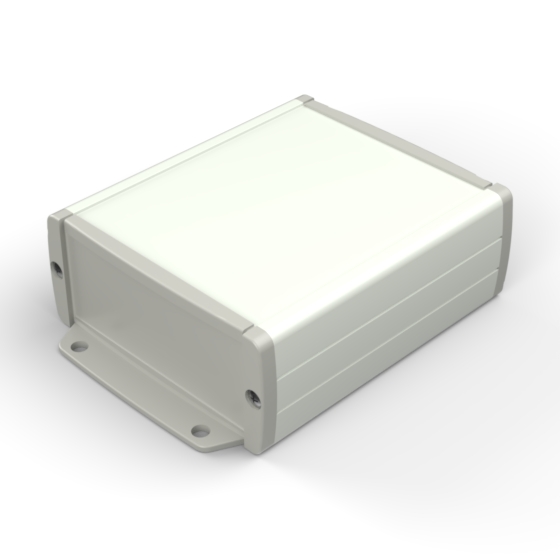

TEKAL-21/E.30 100 85,8 36,9 9002 9018
ALLOY 6060  -  1640 AS 90 80,5 4 - ALP-2
PDF
DWG
Affiche

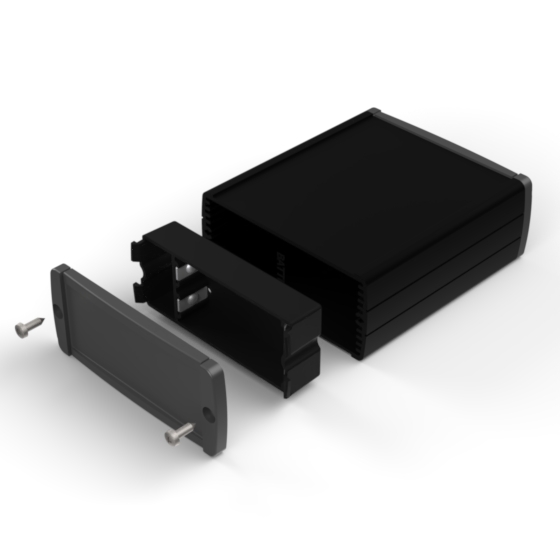

TEKAL-21B.29 100 85,8 36,9 9004 7012
ALLOY 6060  -  1640 AS 72 80,5 4 2 x AA / 1 x 9V ALP-2
PDF
DWG
Affiche

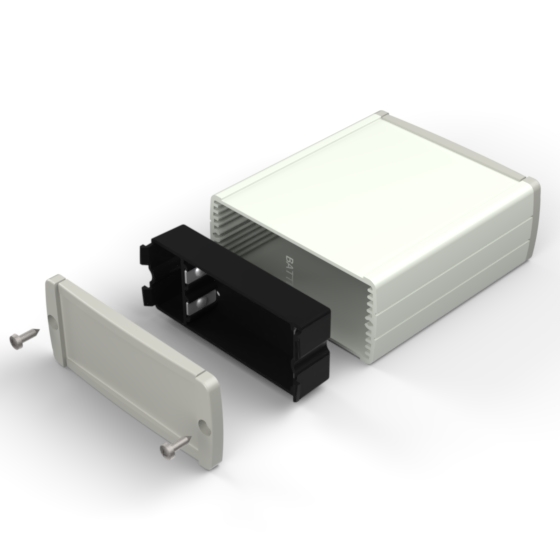

TEKAL-21B.30 100 85,8 36,9 9002 9018
ALLOY 6060  -  1640 AS 72 80,5 4 2 x AA / 1 x 9V ALP-2
PDF
DWG
Affiche

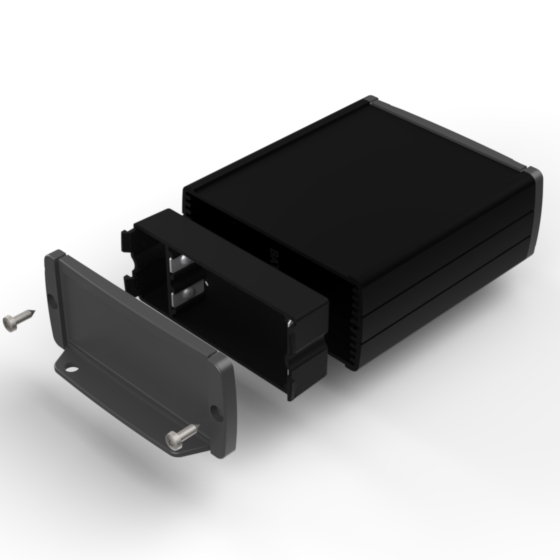

TEKAL-21B/E.29 100 85,8 36,9 9004 7012
ALLOY 6060  -  1640 AS 72 80,5 4 2 x AA / 1 x 9V ALP-2
PDF
DWG
Affiche

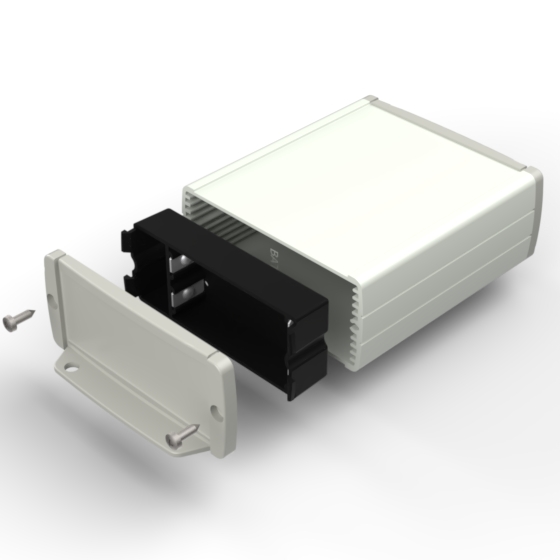

TEKAL-21B/E.30 100 85,8 36,9 9002 9018
ALLOY 6060  -  1640 AS 72 80,5 4 2 x AA / 1 x 9V ALP-2
PDF
DWG
Affiche

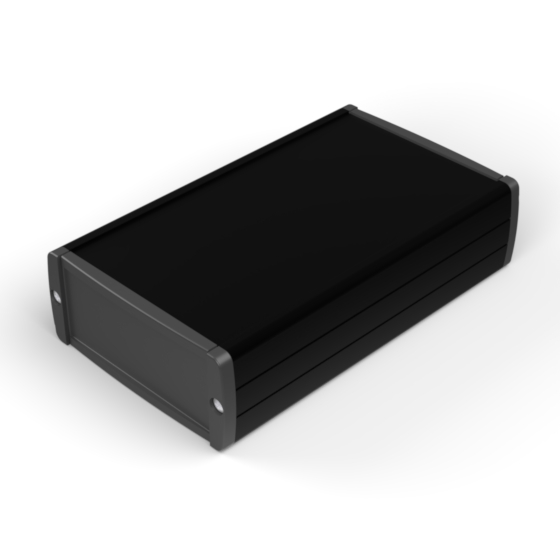

TEKAL-22.29 145 85,8 36,9 9004 7012
ALLOY 6060  -  1640 AS 135 80,5 4 - ALP-2
M
M58
M59
MW
PDF
DWG
Affiche

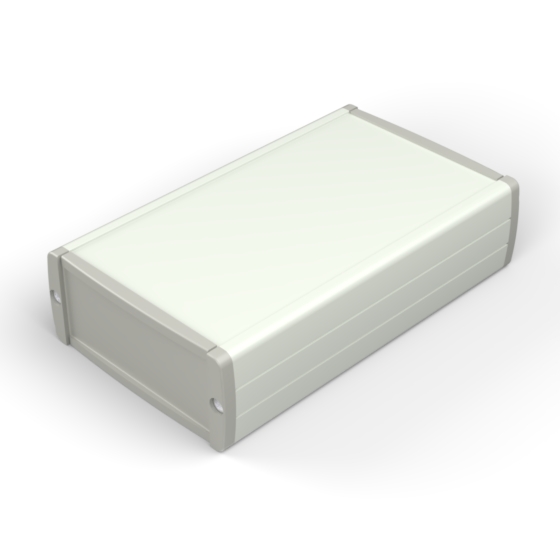

TEKAL-22.30 145 85,8 36,9 9002 9018
ALLOY 6060  -  1640 AS 135 80,5 4 - ALP-2
M
M58
M59
MW
PDF
DWG
Affiche

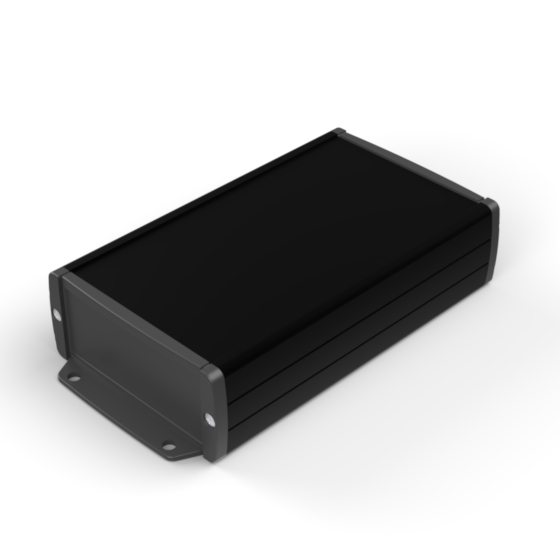

TEKAL-22/E.29 145 85,8 36,9 9004 7012
ALLOY 6060  -  1640 AS 135 80,5 4 - ALP-2
PDF
DWG
Affiche

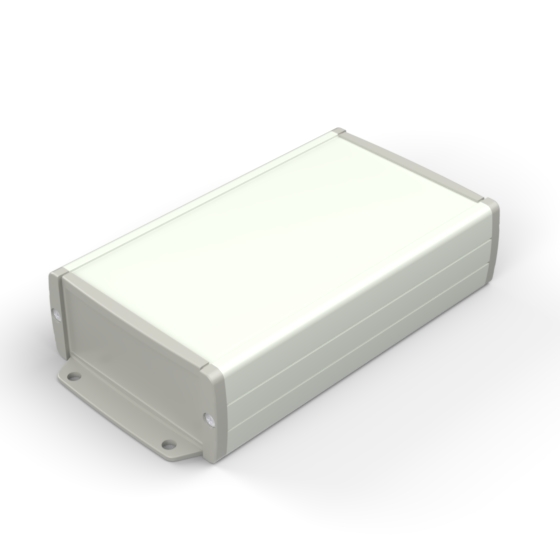

TEKAL-22/E.30 145 85,8 36,9 9002 9018
ALLOY 6060  -  1640 AS 135 80,5 4 - ALP-2
PDF
DWG
Affiche

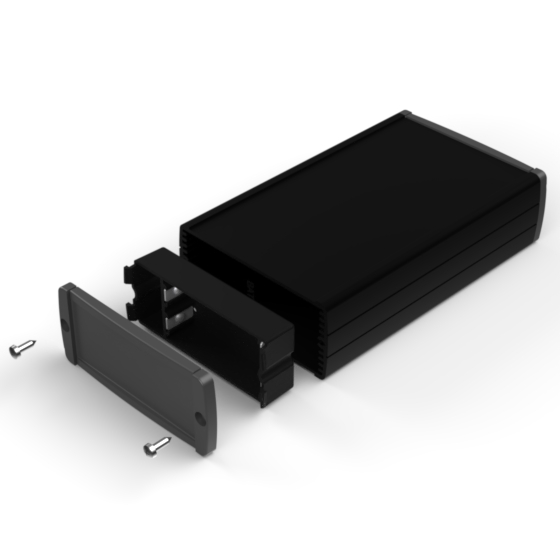

TEKAL-22B.29 145 85,8 36,9 9004 7012
ALLOY 6060  -  1640 AS 117 80,5 4 2 x AA / 1 x 9V ALP-2
M
M58
M59
MW
PDF
DWG
Affiche

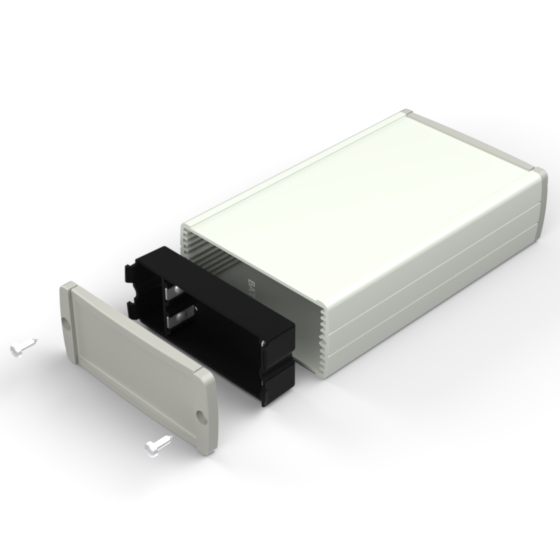

TEKAL-22B.30 145 85,8 36,9 9002 9018
ALLOY 6060  -  1640 AS 117 80,5 4 2 x AA / 1 x 9V ALP-2
M
M58
M59
MW
PDF
DWG
Affiche

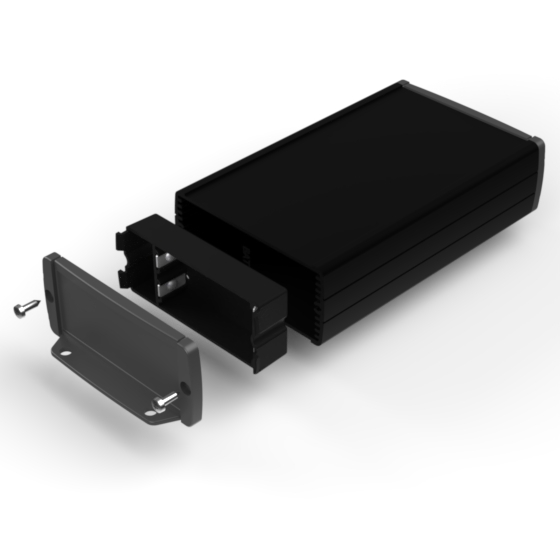

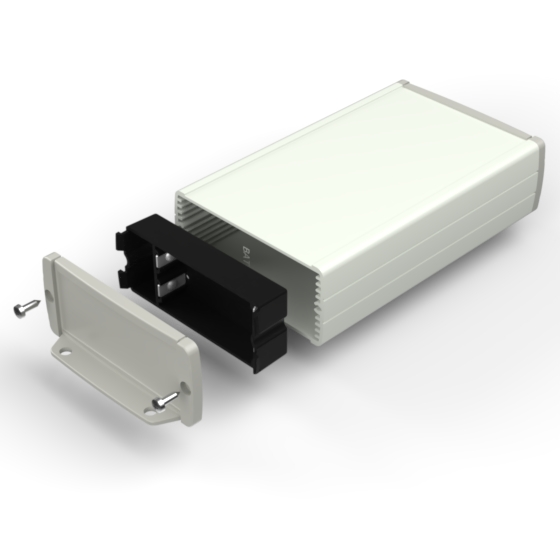

TEKAL-22B/E.29 145 85,8 36,9 9004 7012
ALLOY 6060  -  1640 AS 117 80,5 4 2 x AA / 1 x 9V ALP-2
PDF
DWG
Affiche
TEKAL-22B/E.30 145 85,8 36,9 9002 9018
ALLOY 6060  -  1640 AS 117 80,5 4 2 x AA / 1 x 9V ALP-2
PDF
DWG
Affiche

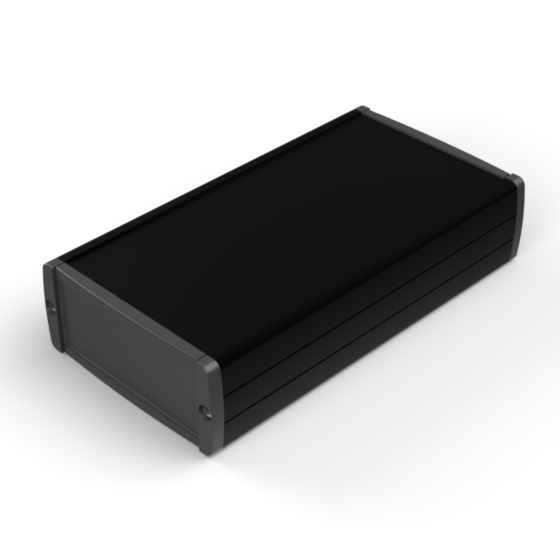

TEKAL-23.29 160 85,8 36,9 9004 7012
ALLOY 6060  -  1640 AS 150 80,5 4 - ALP-2
PDF
DWG
Affiche

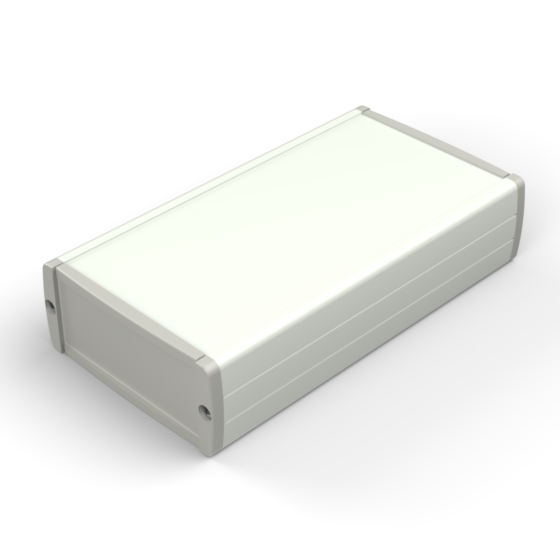

TEKAL-23.30 160 85,8 36,9 9002 9018
ALLOY 6060  -  1640 AS 150 80,5 4 - ALP-2
PDF
DWG
Affiche

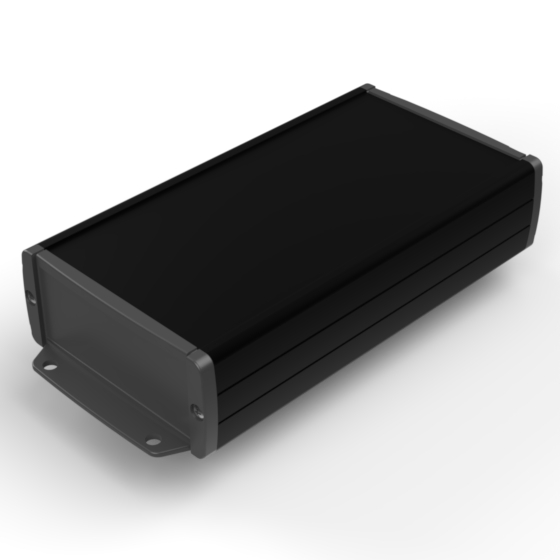

TEKAL-23/E.29 160 85,8 36,9 9004 7012
ALLOY 6060  -  1640 AS 150 80,5 4 - ALP-2
PDF
DWG
Affiche

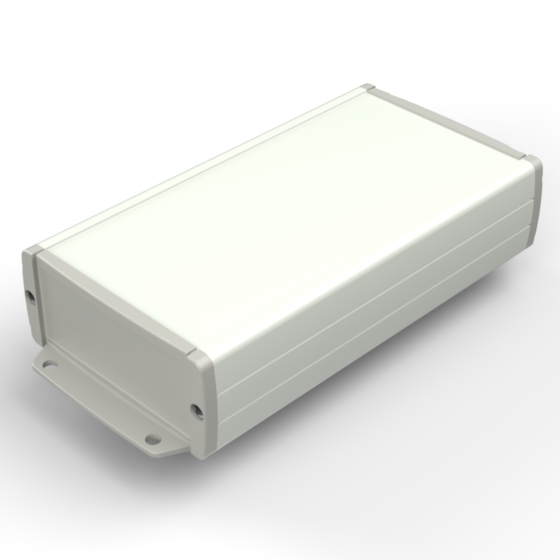

TEKAL-23/E.30 160 85,8 36,9 9002 9018
ALLOY 6060  -  1640 AS 150 80,5 4 - ALP-2
PDF
DWG
Affiche

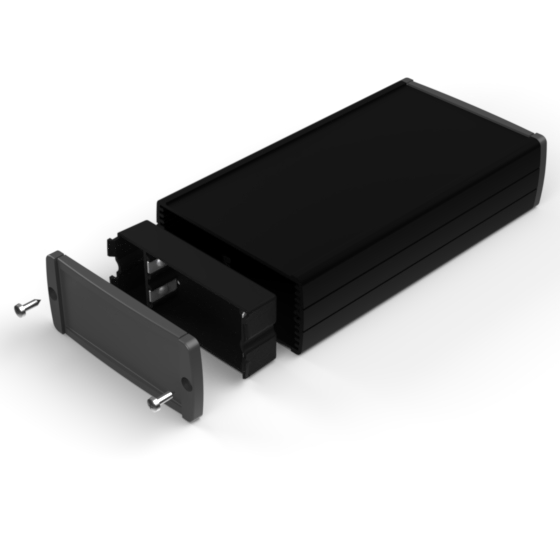

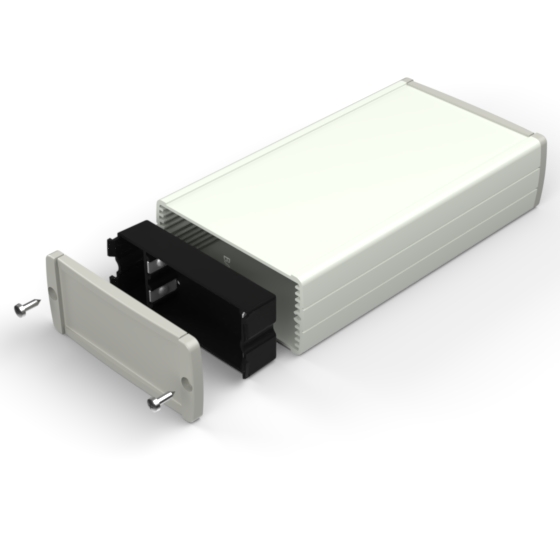

TEKAL-23B.29 160 85,8 36,9 9004 7012
ALLOY 6060  -  1640 AS 132 80,5 4 2 x AA / 1 x 9V ALP-2
PDF
DWG
Affiche
TEKAL-23B.30 160 85,8 36,9 9002 9018
ALLOY 6060  -  1640 AS 132 80,5 4 2 x AA / 1 x 9V ALP-2
PDF
DWG
Affiche

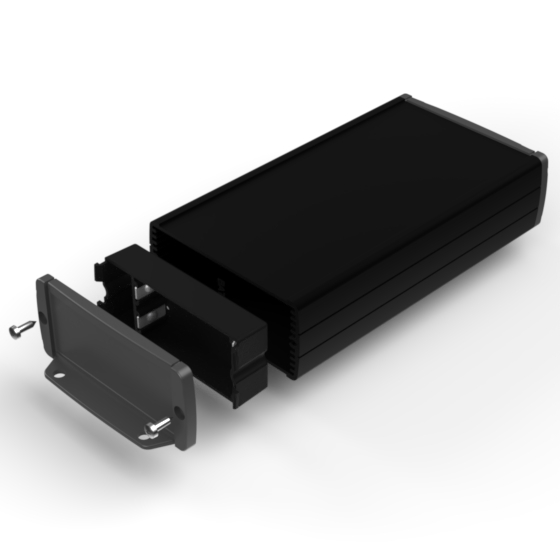

TEKAL-23B/E.29 160 85,8 36,9 9004 7012
ALLOY 6060  -  1640 AS 132 80,5 4 2 x AA / 1 x 9V ALP-2
PDF
DWG
Affiche

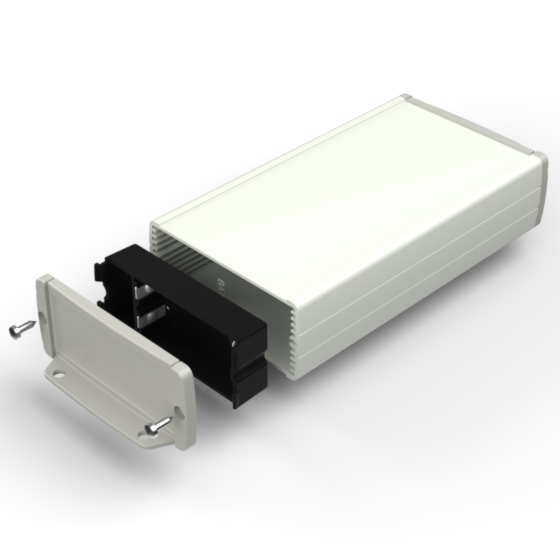

TEKAL-23B/E.30 160 85,8 36,9 9002 9018
ALLOY 6060  -  1640 AS 132 80,5 4 2 x AA / 1 x 9V ALP-2
PDF
DWG
Affiche
12 familles de produits , 144 séries . Vous ne pouvez pas trouver ce que vous cherchez? Nous contacter
