TEKAL 3

Famille Aluminium - Boîtiers électroniques - Métal

Description

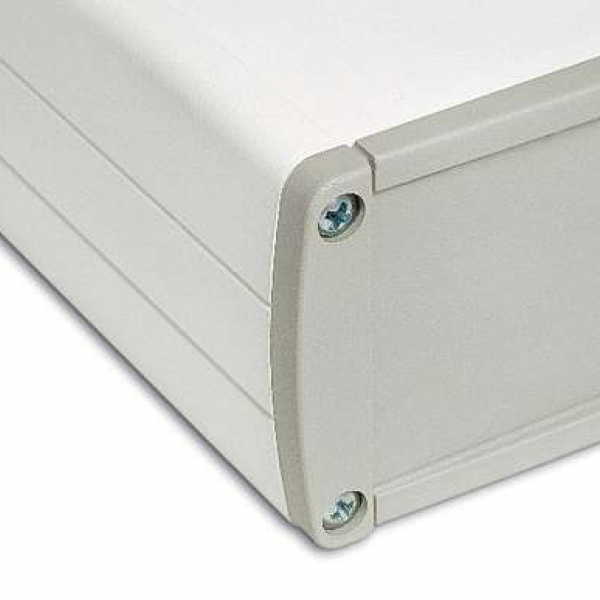

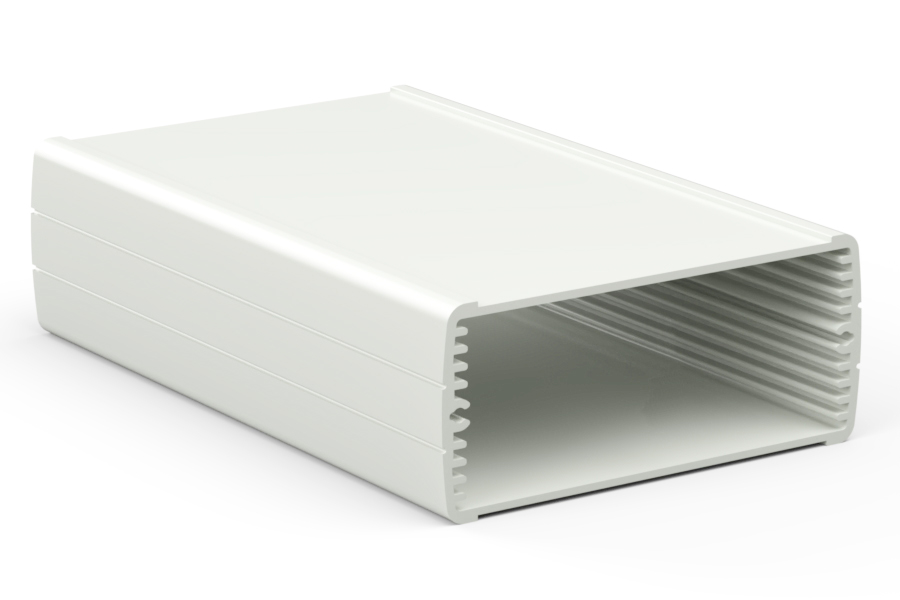

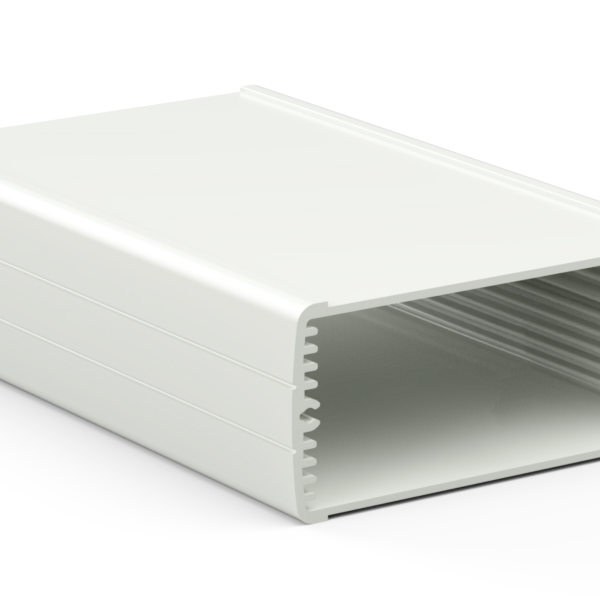

Boîtier en aluminium extrudé avec une haute qualité du finissage extérieur. Deux couvercles en ABS, guides internes pour PCB et partie supérieure avec décrochement pour clavier à membrane. Six modèles à disposition avec dimensions différentes. Les modèles référencés «-E» ont des panneaux pour la fixation murale. Montage par huit vis.

Détails

Produits

Modèle L (mm) W (mm) H (mm) Couleur (Ral) Matériel MAX PCB L (mm) MAX PCB W (mm) Vis Batterie Accessoires Dessins Plus

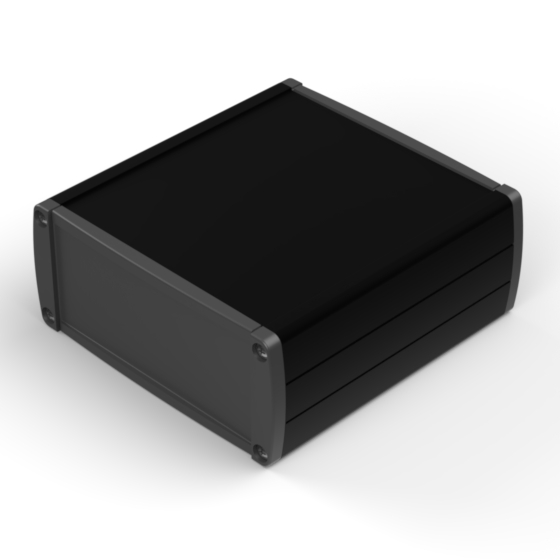

TEKAL-31.29 110 106 46 9004 7012
ALLOY 6060  -  1640 AS 100 100,5 8 - ALP-3
PPMT3
VS1
PDF
DWG
Affiche

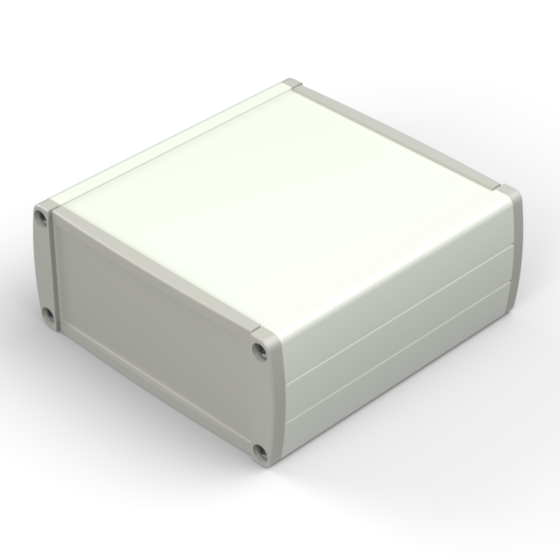

TEKAL-31.30 110 106 46 9002 9018
ALLOY 6060  -  1640 AS 100 100,5 8 - ALP-3
PPMT3
VS1
PDF
DWG
Affiche

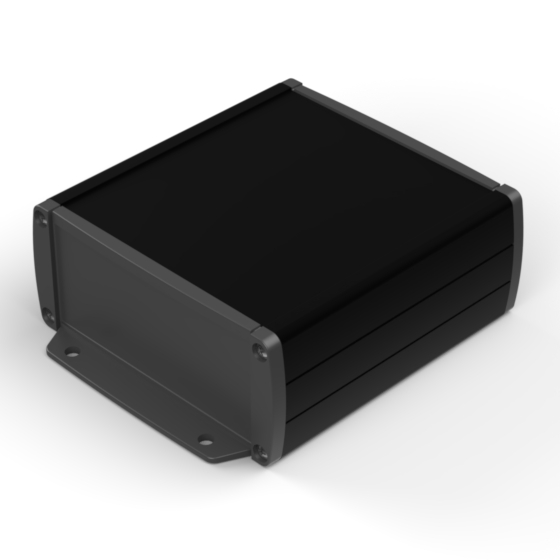

TEKAL-31/E.29 110 106 46 9004 7012
ALLOY 6060  -  1640 AS 100 100,5 8 - ALP-3
VS1
PDF
DWG
Affiche

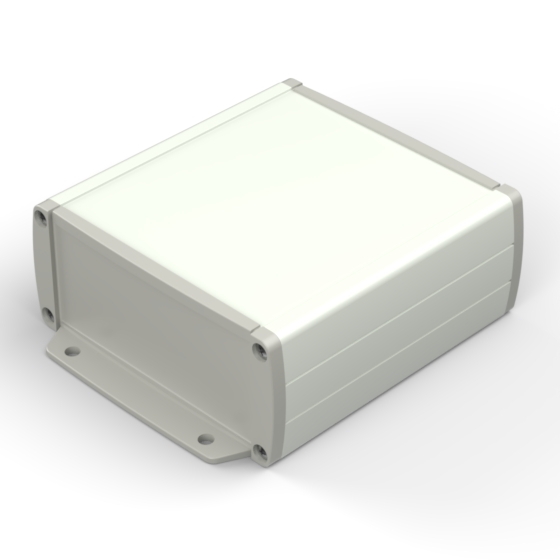

TEKAL-31/E.30 110 106 46 9002 9018
ALLOY 6060  -  1640 AS 100 100,5 8 - ALP-3
VS1
PDF
DWG
Affiche

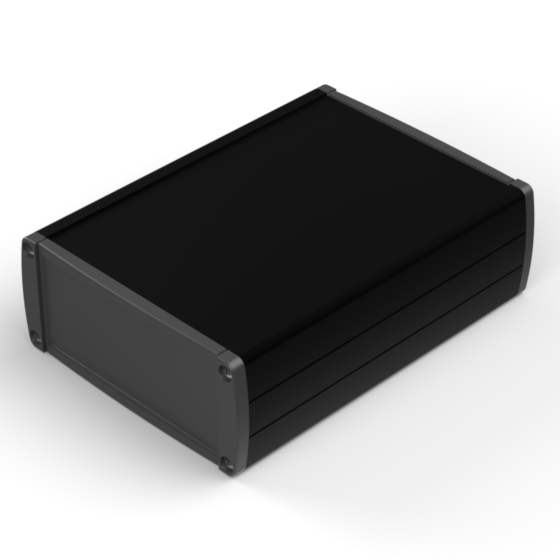

TEKAL-32.29 145 106 46 9004 7012
ALLOY 6060  -  1640 AS 135 100,5 8 - ALP-3
PPMT3
VS2
PDF
DWG
Affiche

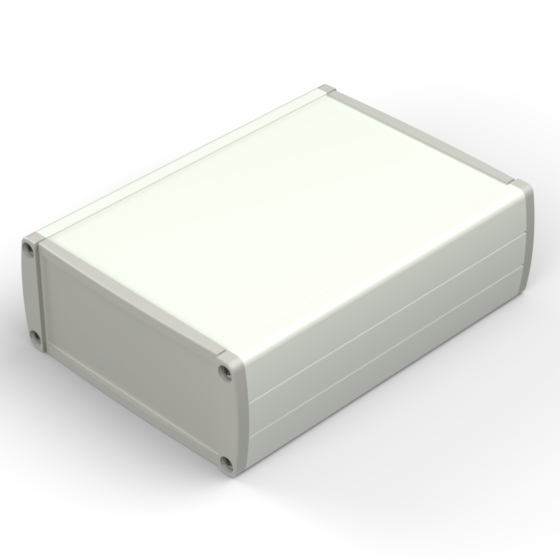

TEKAL-32.30 145 106 46 9002 9018
ALLOY 6060  -  1640 AS 135 100,5 8 - ALP-3
PPMT3
VS2
PDF
DWG
Affiche

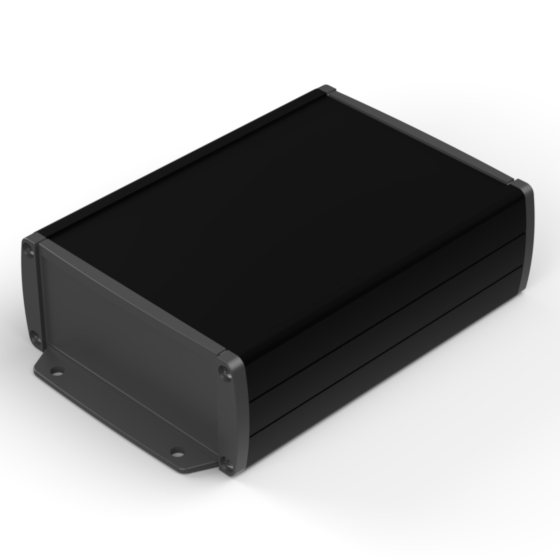

TEKAL-32/E.29 145 106 46 9004 7012
ALLOY 6060  -  1640 AS 135 100,5 8 - ALP-3
VS2
PDF
DWG
Affiche

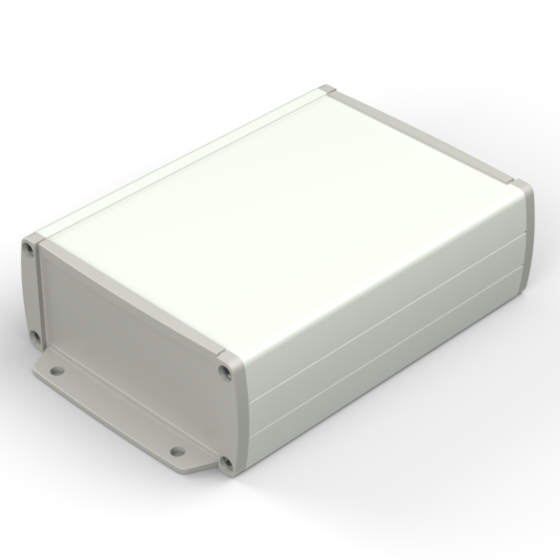

TEKAL-32/E.30 145 106 46 9002 9018
ALLOY 6060  -  1640 AS 135 100,5 8 - ALP-3
VS2
PDF
DWG
Affiche

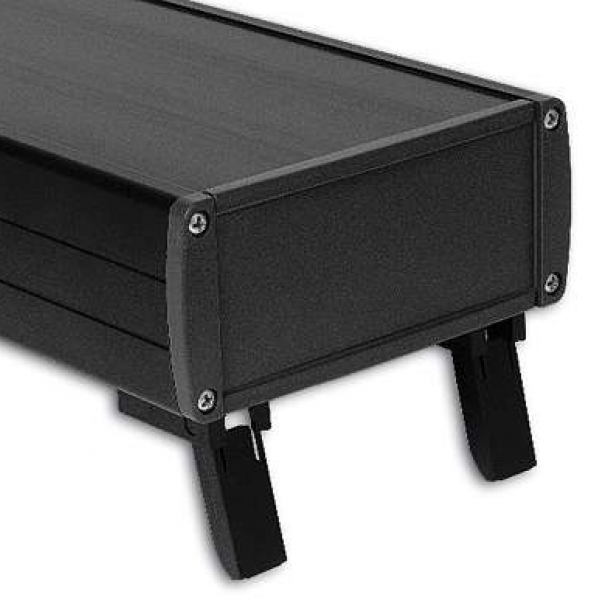

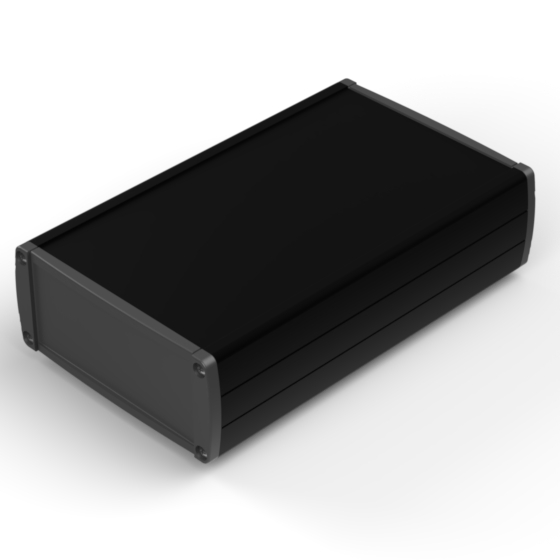

TEKAL-33.29 175 106 46 9004 7012
ALLOY 6060  -  1640 AS 165 100,5 8 - ALP-3
PPMT3
VS3
PDF
DWG
Affiche

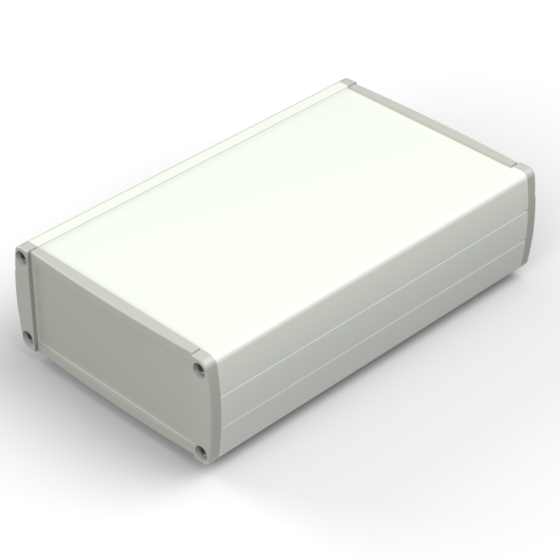

TEKAL-33.30 175 106 46 9002 9018
ALLOY 6060  -  1640 AS 165 100,5 8 - ALP-3
PPMT3
VS3
PDF
DWG
Affiche

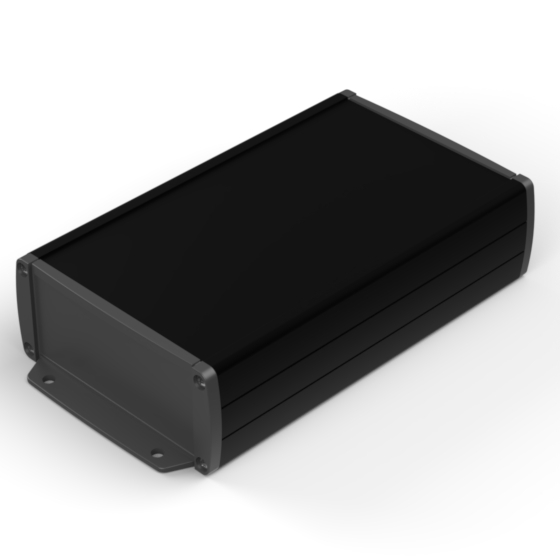

TEKAL-33/E.29 175 106 46 9004 7012
ALLOY 6060  -  1640 AS 165 100,5 8 - ALP-3
VS3
PDF
DWG
Affiche

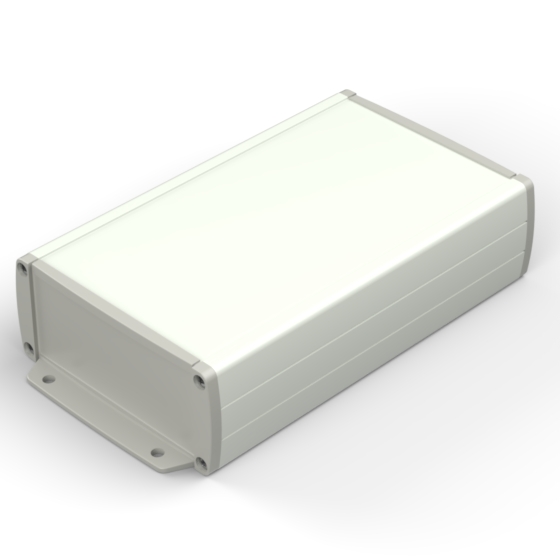

TEKAL-33/E.30 175 106 46 9002 9018
ALLOY 6060  -  1640 AS 165 100,5 8 - ALP-3
VS3
PDF
DWG
Affiche
12 familles de produits , 144 séries . Vous ne pouvez pas trouver ce que vous cherchez? Nous contacter
