SNAP DESIGNER

Famille Front Panel - Boîtiers électroniques - Plastique

Description

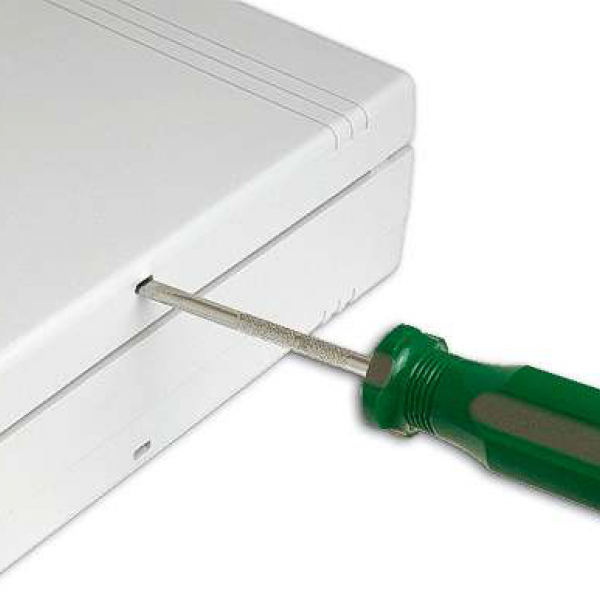

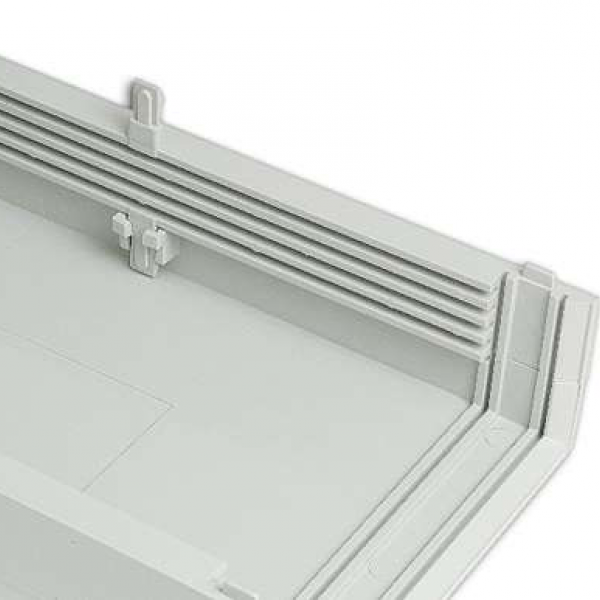

Coffrets en ABS avec deux panneaux en aluminium de 1 mm d’épaisseur. Des guides internes permettent de loger des circuits au format européen (Eurocard 100 x 160 mm). Surface opaque. Montage rapide sans vis par clipsage.

Détails

Produits

Modèle L (mm) W (mm) H (mm) Couleur (Ral) Matériel MAX PCB L (mm) MAX PCB W (mm) Vis Batterie Accessoires Dessins Plus

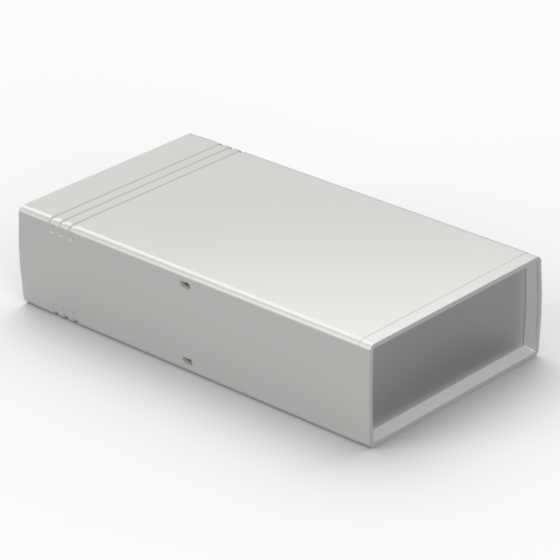

10004.5 199,5 110 46,5 9018
AG-ATY 152,5 101,6 - - PDF
DWG
Affiche
  • Couleur (Ral): 9018
  • Matériel: AG-ATY
  • MAX PCB L (mm): 152,5
  • MAX PCB W (mm): 101,6
  • Vis: -
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

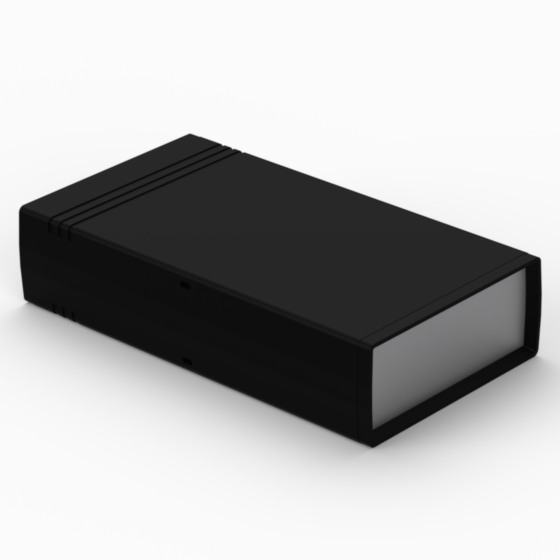

10004.9 199,5 110 46,5 9004
P2H-AT 152,5 101,6 - - PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: P2H-AT
  • MAX PCB L (mm): 152,5
  • MAX PCB W (mm): 101,6
  • Vis: -
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG
10005.5 199,5 110 56,5 9018
AG-ATY 152,5 101,6 - - PDF
DWG
Affiche
  • Couleur (Ral): 9018
  • Matériel: AG-ATY
  • MAX PCB L (mm): 152,5
  • MAX PCB W (mm): 101,6
  • Vis: -
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

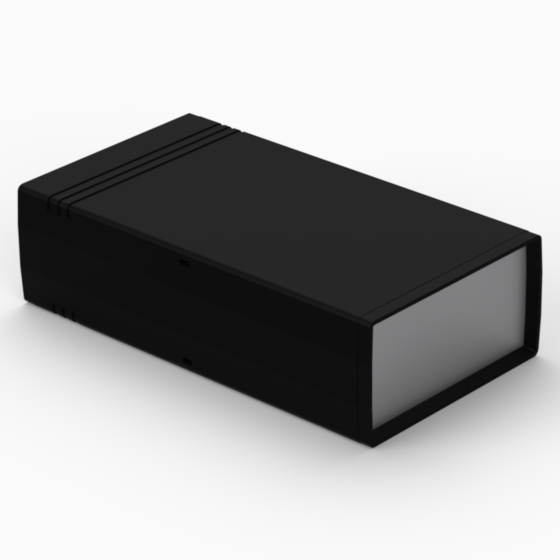

10005.9 199,5 110 56,5 9004
P2H-AT 152,5 101,6 - - PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: P2H-AT
  • MAX PCB L (mm): 152,5
  • MAX PCB W (mm): 101,6
  • Vis: -
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG
12 familles de produits , 144 séries . Vous ne pouvez pas trouver ce que vous cherchez? Nous contacter
