SMILE

Famille Handheld - Boîtiers électroniques - Plastique

Description

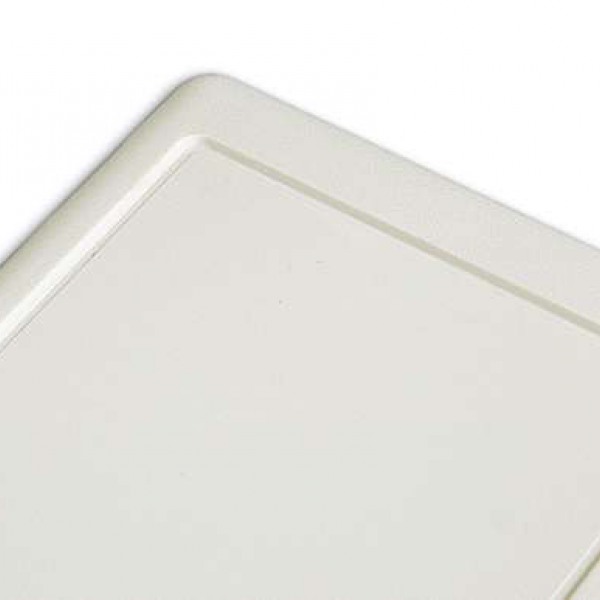

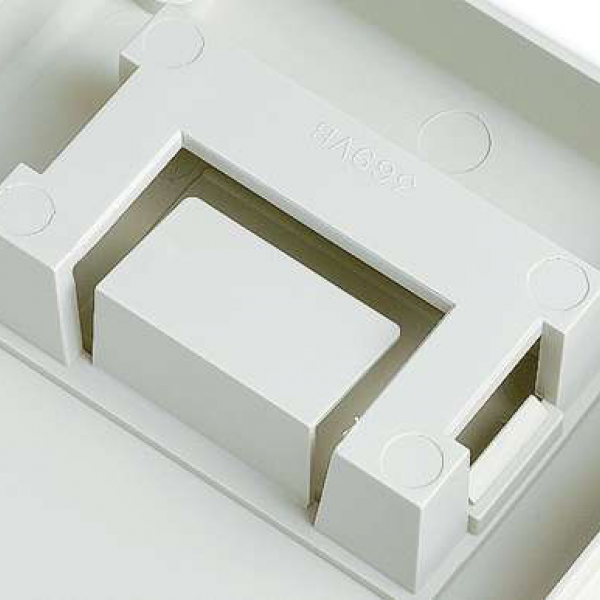

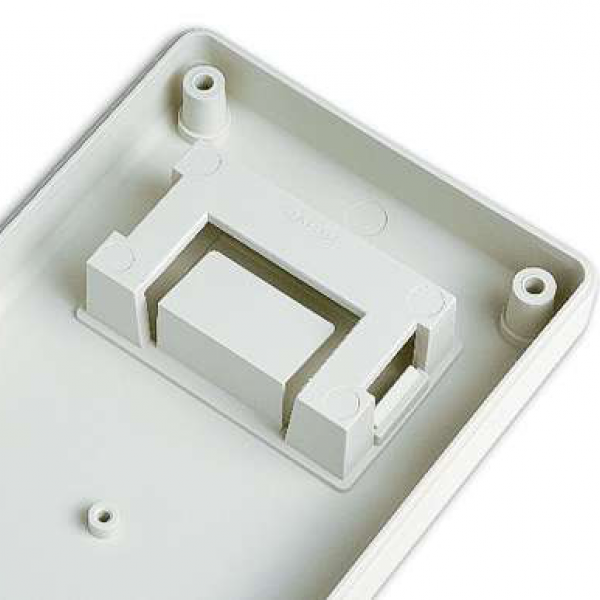

Coffrets en ABS avec décrochement indiqué à recevoir un clavier à membrane. La coquille inférieure est munie de plots internes plots internes qui permettent la fixation d’un circuit imprimé. Le modèles avec «-B» présentent un logement pour pile à 9V. La version «S» est munie d’un couvercle incliné. Surface opaque. Montage par quatre vis. Disponible sur demande une fasce plastique réf. «XR13» permettant d’augmenter de 14 mm la hauteur du coffret.

Détails

Produits

Modèle L (mm) W (mm) H (mm) Couleur (Ral) Matériel MAX PCB L (mm) MAX PCB W (mm) Vis Batterie Accessoires Dessins Plus
SM-B.7 160 95 35,5 9002
PA-756 96,5 86 4 1 x 9V AB9
PDF
DWG
Affiche
  • Couleur (Ral): 9002
  • Matériel: PA-756
  • MAX PCB L (mm): 96,5
  • MAX PCB W (mm): 86
  • Vis: 4
  • Batterie: 1 x 9V
  • Accessoires: AB9
  • Dessins:  PDF  DWG
SM-B.9 160 95 35,5 9004
GP-22 96,5 86 4 1 x 9V AB9
PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: GP-22
  • MAX PCB L (mm): 96,5
  • MAX PCB W (mm): 86
  • Vis: 4
  • Batterie: 1 x 9V
  • Accessoires: AB9
  • Dessins:  PDF  DWG
SM1.7 160 95 30 9002
PA-756 151,1 86,1 4 - PDF
DWG
Affiche
  • Couleur (Ral): 9002
  • Matériel: PA-756
  • MAX PCB L (mm): 151,1
  • MAX PCB W (mm): 86,1
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG
SM1.9 160 95 30 9004
GP-22 151,1 86,1 4 - PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: GP-22
  • MAX PCB L (mm): 151,1
  • MAX PCB W (mm): 86,1
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG
SM1S.7 160 95 30 9002
PA-756 151,1 86,1 4 - PDF
DWG
Affiche
  • Couleur (Ral): 9002
  • Matériel: PA-756
  • MAX PCB L (mm): 151,1
  • MAX PCB W (mm): 86,1
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG
SM1S.9 160 95 30 9004
GP-22 151,1 86,1 4 - PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: GP-22
  • MAX PCB L (mm): 151,1
  • MAX PCB W (mm): 86,1
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG
SM2.7 160 95 35,5 9002
PA-756 151,1 86,1 4 - PDF
DWG
Affiche
  • Couleur (Ral): 9002
  • Matériel: PA-756
  • MAX PCB L (mm): 151,1
  • MAX PCB W (mm): 86,1
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG
SM2.9 160 95 35,5 9004
GP-22 151,1 86,1 4 - PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: GP-22
  • MAX PCB L (mm): 151,1
  • MAX PCB W (mm): 86,1
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG
SM2-2B.7 160 95 35,5 9002
PA-756 96,5 86 4 2 x AA PDF
DWG
Affiche
  • Couleur (Ral): 9002
  • Matériel: PA-756
  • MAX PCB L (mm): 96,5
  • MAX PCB W (mm): 86
  • Vis: 4
  • Batterie: 2 x AA
  • Accessoires:
  • Dessins:  PDF  DWG
SM2-2B.9 160 95 35,5 9004
GP-22 96,5 86 4 2 x AA PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: GP-22
  • MAX PCB L (mm): 96,5
  • MAX PCB W (mm): 86
  • Vis: 4
  • Batterie: 2 x AA
  • Accessoires:
  • Dessins:  PDF  DWG
SM2-4B.7 160 95 35,5 9002
PA-756 86 66,5 4 4 x AA PDF
DWG
Affiche
  • Couleur (Ral): 9002
  • Matériel: PA-756
  • MAX PCB L (mm): 86
  • MAX PCB W (mm): 66,5
  • Vis: 4
  • Batterie: 4 x AA
  • Accessoires:
  • Dessins:  PDF  DWG
SM2-4B.9 160 95 35,5 9004
GP-22 86 66,5 4 4 x AA PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: GP-22
  • MAX PCB L (mm): 86
  • MAX PCB W (mm): 66,5
  • Vis: 4
  • Batterie: 4 x AA
  • Accessoires:
  • Dessins:  PDF  DWG
SM2S.7 160 95 35,5 9002
PA-756 151,1 86,1 4 - PDF
DWG
Affiche
  • Couleur (Ral): 9002
  • Matériel: PA-756
  • MAX PCB L (mm): 151,1
  • MAX PCB W (mm): 86,1
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG
SM2S.9 160 95 35,5 9004
GP-22 151,1 86,1 4 - PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: GP-22
  • MAX PCB L (mm): 151,1
  • MAX PCB W (mm): 86,1
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG
SMS-2B.7 160 95 35,5 9002
PA-756 96,5 86 4 2 x AA PDF
DWG
Affiche
  • Couleur (Ral): 9002
  • Matériel: PA-756
  • MAX PCB L (mm): 96,5
  • MAX PCB W (mm): 86
  • Vis: 4
  • Batterie: 2 x AA
  • Accessoires:
  • Dessins:  PDF  DWG
SMS-2B.9 160 95 35,5 9004
GP-22 96,5 86 4 2 x AA PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: GP-22
  • MAX PCB L (mm): 96,5
  • MAX PCB W (mm): 86
  • Vis: 4
  • Batterie: 2 x AA
  • Accessoires:
  • Dessins:  PDF  DWG
SMS-4B.7 160 95 35,5 9002
PA-756 86 66,5 4 4 x AA PDF
DWG
Affiche
  • Couleur (Ral): 9002
  • Matériel: PA-756
  • MAX PCB L (mm): 86
  • MAX PCB W (mm): 66,5
  • Vis: 4
  • Batterie: 4 x AA
  • Accessoires:
  • Dessins:  PDF  DWG
SMS-4B.9 160 95 35,5 9004
GP-22 86 66,5 4 4 x AA PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: GP-22
  • MAX PCB L (mm): 86
  • MAX PCB W (mm): 66,5
  • Vis: 4
  • Batterie: 4 x AA
  • Accessoires:
  • Dessins:  PDF  DWG
SMS-B.7 160 95 35,5 9002
PA-756 96,5 86 4 1 x 9V AB9
PDF
DWG
Affiche
  • Couleur (Ral): 9002
  • Matériel: PA-756
  • MAX PCB L (mm): 96,5
  • MAX PCB W (mm): 86
  • Vis: 4
  • Batterie: 1 x 9V
  • Accessoires: AB9
  • Dessins:  PDF  DWG
SMS-B.9 160 95 35,5 9004
GP-22 96,5 86 4 1 x 9V AB9
PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: GP-22
  • MAX PCB L (mm): 96,5
  • MAX PCB W (mm): 86
  • Vis: 4
  • Batterie: 1 x 9V
  • Accessoires: AB9
  • Dessins:  PDF  DWG
12 familles de produits , 144 séries . Vous ne pouvez pas trouver ce que vous cherchez? Nous contacter
