P

Famille Top Cover - Boîtiers électroniques - Plastique

Description

Coffrets avec angles carrés et surface brillante. Le fond a des guides internes pour le logement de circuits imprimés. La série «P» a un panneau en aluminium de 1 mm. d’épaisseur. Les modèles «K/1» et «K/2» sont moulés en polystyrène noir. Les modèles «M1» et «M1/P» comportent une plaque métallique pour la fixation murale. Assemblage par quatre vis. Version avec couvercle en polystyrène gris clair est disponible sur demande (Mod. PP1, PP2, PP3, PP4).

Produits

Modèle L (mm) W (mm) H (mm) Couleur (Ral) Matériel MAX PCB L (mm) MAX PCB W (mm) Vis Batterie Accessoires Dessins Plus
K/1.9 85 56 35,5 9004
PH-88 80 25 4 - PP1
PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: PH-88
  • MAX PCB L (mm): 80
  • MAX PCB W (mm): 25
  • Vis: 4
  • Batterie: -
  • Accessoires: PP1
  • Dessins:  PDF  DWG
K/2.9 110 70 48 9004
PH-88 103,5 37 4 - PP2
PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: PH-88
  • MAX PCB L (mm): 103,5
  • MAX PCB W (mm): 37
  • Vis: 4
  • Batterie: -
  • Accessoires: PP2
  • Dessins:  PDF  DWG

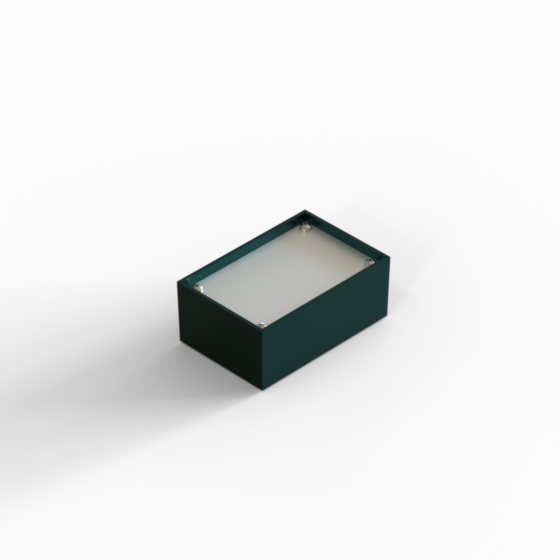

P/1.10 85 56 35,5 5020
N-UT 80 25 4 - PP1
PDF
DWG
Affiche
  • Couleur (Ral): 5020
  • Matériel: N-UT
  • MAX PCB L (mm): 80
  • MAX PCB W (mm): 25
  • Vis: 4
  • Batterie: -
  • Accessoires: PP1
  • Dessins:  PDF  DWG

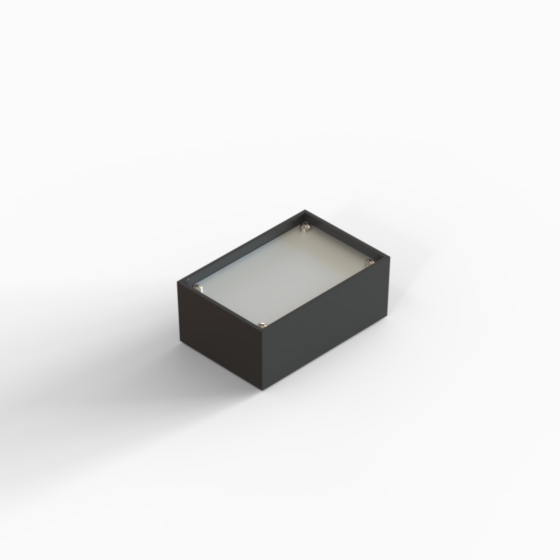

P/1.2 85 56 35,5 7012
N-UT 80 25 4 - PP1
PDF
DWG
Affiche
  • Couleur (Ral): 7012
  • Matériel: N-UT
  • MAX PCB L (mm): 80
  • MAX PCB W (mm): 25
  • Vis: 4
  • Batterie: -
  • Accessoires: PP1
  • Dessins:  PDF  DWG

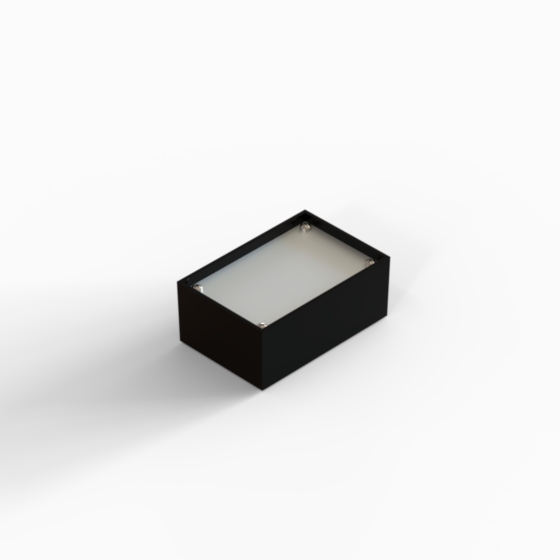

P/1.9 85 56 35,5 9004
P2H-AT 80 25 4 - PP1
PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: P2H-AT
  • MAX PCB L (mm): 80
  • MAX PCB W (mm): 25
  • Vis: 4
  • Batterie: -
  • Accessoires: PP1
  • Dessins:  PDF  DWG
P/2.10 110 70 48 5020
N-UT 103,5 37 4 - PP2
PDF
DWG
Affiche
  • Couleur (Ral): 5020
  • Matériel: N-UT
  • MAX PCB L (mm): 103,5
  • MAX PCB W (mm): 37
  • Vis: 4
  • Batterie: -
  • Accessoires: PP2
  • Dessins:  PDF  DWG

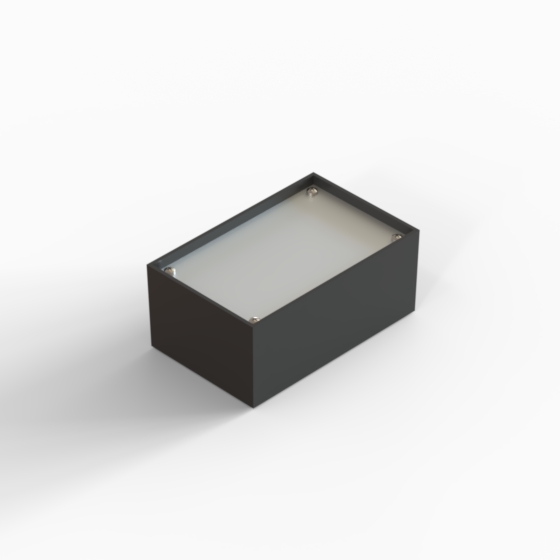

P/2.2 110 70 48 7012
N-UT 103,5 37 4 - PP2
PDF
DWG
Affiche
  • Couleur (Ral): 7012
  • Matériel: N-UT
  • MAX PCB L (mm): 103,5
  • MAX PCB W (mm): 37
  • Vis: 4
  • Batterie: -
  • Accessoires: PP2
  • Dessins:  PDF  DWG

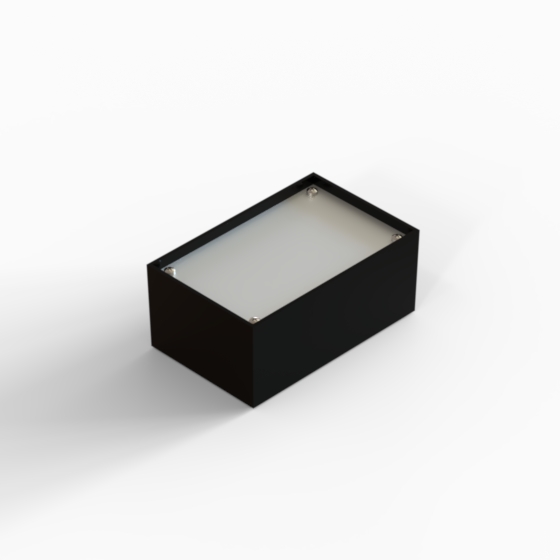

P/2.9 110 70 48 9004
P2H-AT 103,5 37 4 - PP2
PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: P2H-AT
  • MAX PCB L (mm): 103,5
  • MAX PCB W (mm): 37
  • Vis: 4
  • Batterie: -
  • Accessoires: PP2
  • Dessins:  PDF  DWG
P/3.10 160 96 61 5020
N-UT 154 49 4 - PP3
PDF
DWG
Affiche
  • Couleur (Ral): 5020
  • Matériel: N-UT
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 49
  • Vis: 4
  • Batterie: -
  • Accessoires: PP3
  • Dessins:  PDF  DWG

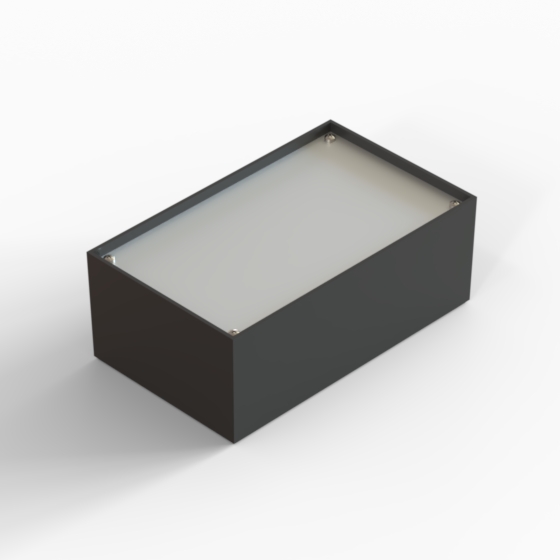

P/3.2 160 96 61 7012
N-UT 154 49 4 - PP3
PDF
DWG
Affiche
  • Couleur (Ral): 7012
  • Matériel: N-UT
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 49
  • Vis: 4
  • Batterie: -
  • Accessoires: PP3
  • Dessins:  PDF  DWG
P/3.9 160 96 61 9004
P2H-AT 154 49 4 - PP3
PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: P2H-AT
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 49
  • Vis: 4
  • Batterie: -
  • Accessoires: PP3
  • Dessins:  PDF  DWG

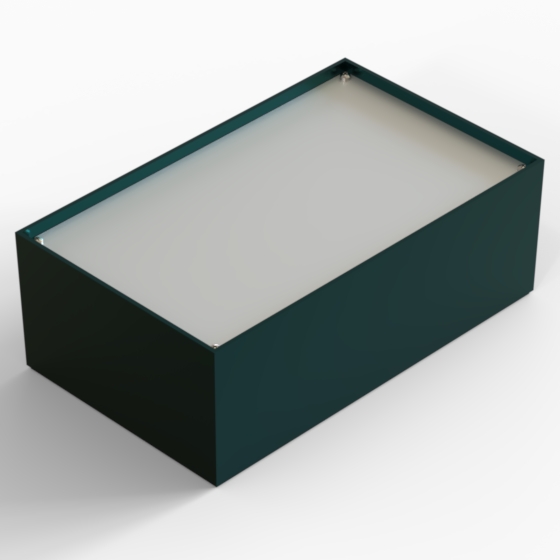

P/4.10 215 130 77 5020
N-UT 208 64,5 4 - PP4
PDF
DWG
Affiche
  • Couleur (Ral): 5020
  • Matériel: N-UT
  • MAX PCB L (mm): 208
  • MAX PCB W (mm): 64,5
  • Vis: 4
  • Batterie: -
  • Accessoires: PP4
  • Dessins:  PDF  DWG

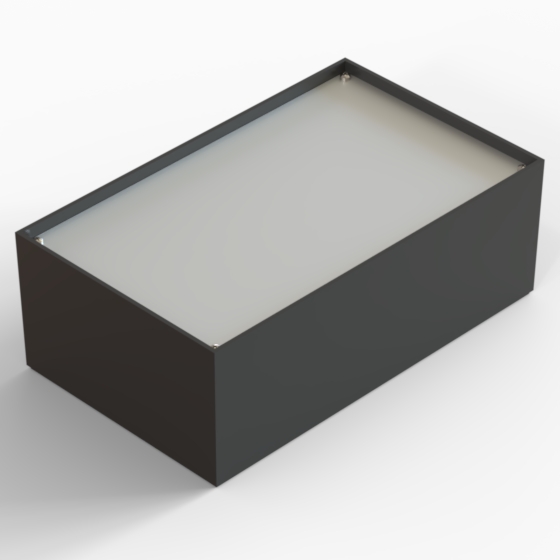

P/4.2 215 130 77 7012
N-UT 208 64,5 4 - PP4
PDF
DWG
Affiche
  • Couleur (Ral): 7012
  • Matériel: N-UT
  • MAX PCB L (mm): 208
  • MAX PCB W (mm): 64,5
  • Vis: 4
  • Batterie: -
  • Accessoires: PP4
  • Dessins:  PDF  DWG

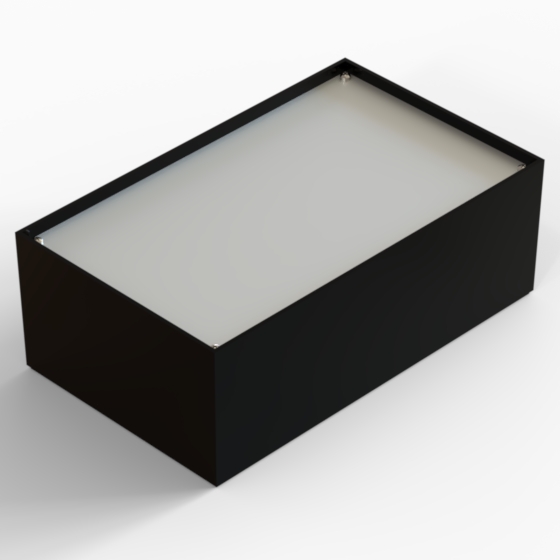

P/4.9 215 130 77 9004
P2H-AT 208 64,5 4 - PP4
PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: P2H-AT
  • MAX PCB L (mm): 208
  • MAX PCB W (mm): 64,5
  • Vis: 4
  • Batterie: -
  • Accessoires: PP4
  • Dessins:  PDF  DWG
